caxapa.ru :: У меня без аналогового канала! Самый простой 8-канальный. Сейчас программа к нему Saleae Logic 1.2.18.0 от февраля 18 года. Покупал давно, тогда ещё 9 или 10-я версия была. Мне хватает! У меня АВРки с тактовой 14МГц, датчики с RS232 на 9600 и т.п. А для аналогового есть осциллограф и С1-55 ))

maik-vs (21.12.2020 06:37, просмотров: 418) ответил Kceния на Анализатор у китайцев есть, но не Saleae. И программа от Saleae к нему не подходит, а только для USBeeAX. Пожалуйста чуть подробнее назовите, что вы купили в Китае с аналоговым каналом.

У меня без аналогового канала! Самый простой 8-канальный. Сейчас программа к нему Saleae Logic 1.2.18.0 от февраля 18 года. Покупал давно, тогда ещё 9 или 10-я версия была. Мне хватает! У меня АВРки с тактовой 14МГц, датчики с RS232 на 9600 и т.п. А для аналогового есть осциллограф и С1-55 ))

Ответить

- Из Saleae Logic 8 можно сделать генератор. - RxTx(21.12.2020 20:01)
  - Можно конечно - там внутрях MCS51 имеется. Но лень :) А что, есть прецеденты в сети? - Гyдвин(21.12.2020 20:10)
    - Там внутри CY7C68013A стоит, у которого своего флеша нет. Какую программу в него зальешь, та и будет работать. Т.е. даже переделывать что-либо в устройстве не надо. - Kceния(21.12.2020 20:41)
      - CY7C68013A в котором имеется MCS51, выполняющий код из RAM, загруженной по USB ;) - Гyдвин(21.12.2020 20:49)

        Именно это я и имела в виду. - Kceния(22.12.2020 01:08)
    - Здесь видел - RxTx(21.12.2020 20:19, ссылка)
      - На китайцах такой подходне сработает - у них буфер на входах добавлен. Проще наваять генератор на каком-нить контроллере с usb. Но тоже лень :) Посему пару раз "оживлял" меги тестером - в нем примитивный генератор имеется ;) - Гyдвин(21.12.2020 20:40)
- Тогда я не поняла, отчего после покупки saleae-анализатора без аналогового канала осциллограф стал вам не нужен. Я-то поняла ваши слова так, что у вашего saleae-анализатора был аналоговый канал, который заменил осциллограф. - Kceния(21.12.2020 14:46)
  - Нет. Правильный ответ "Раньше я отлаживал платы с контроллером с помощью осциллографа. А потом купил saleae и осциллограф оказался не нужен". maik-vs(71 знак., 21.12.2020 19:44)
    - Она справляется "лучше" когда надежное соединение уже установлено, фронты и уровни сигналов уже посмотрены и осталось только декодировать, или я что-то не понимаю какую-то магию? - RxTx(21.12.2020 20:05)
      - Разумеется. Вот прямо сейчас я приторачиваю датчик с modbus rtu. maik-vs(126 знак., 21.12.2020 21:28)
      - Совершенно в дырочку.... - Гyдвин(21.12.2020 20:08)
    - Подтверждаю. Тыкался-мыкался Риголом и вспомнив, что у меня имееется "махарайка за 10$" элегантно отсканил ею обмен китайского ридера с UHF картами. - Гyдвин(21.12.2020 19:51)
  - Полоса пропускания аналогового канала у сали 5МГц, что даже не смешно. Нормальный осциллограф обязательно нужен для отладки схемотехники, я бы приобрел себе что-нибудь типа RIGOL MSO5074, в котором привлекает легкость разлачивания опций. Однако функции анализатора протоколов в осциллографах нередко (Tek, R&H, зависят от серии) реализованы криво, отвратительно и неюзабельно. Так что для отладки ПО или реверсинжиниринга логический анализатор незаменим. - evgeniy1294(21.12.2020 16:51)

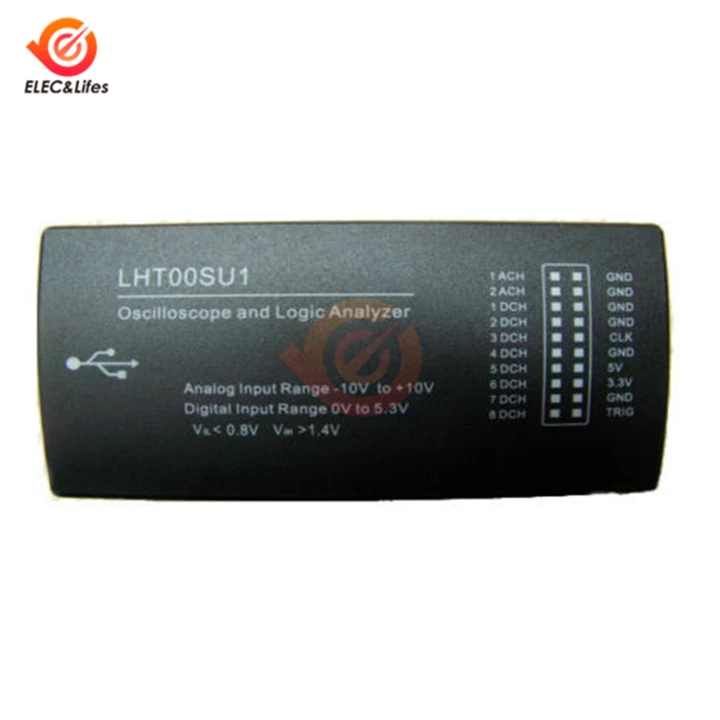

    - Эко широко размахнулись! RIGOL стоит дороже всех моих поделок вместе взятых :). Я недавно (в черную пятницу) себе вот такой купила, что скажите? Kceния(1 знак., 21.12.2020 17:16, ссылка, картинка)
