caxapa.ru :: А как включать биперы? Ну вот эти пищалки? У меня вот такая: PE1540P

Двоешник (02.12.2010 17:41, просмотров: 4352)

А как включать биперы? Ну вот эти пищалки? У меня вот такая: PE1540P

Ответить

- С коллектора (стока) транзистора дроссель (300..2000 мкГн) на питание, пищалку оттуда же об землю, в базу (затвор) меандр с частотой, близкой к паспортному резонансу - MBedder(02.12.2010 17:48)
  - Типа так? -> Двоешник(45 знак., 02.12.2010 18:11)
    - Пробовал такую схему. Получается очень громкий и ОЧЕНЬ мерзкий звук. Мертвых в морге будить :-) - il-2(03.12.2010 16:30)
      - От схемы что-то зависит? Я подключал пьезопищик между ног контроллера. Погонял maik-vs(187 знак., 03.12.2010 17:14)
    - А если лог.1 на входе буит? Сгорит ведь транзик! - Двоешник(03.12.2010 11:10)
      - С таким х.ёвым дросселем не сгорит :-) Но ваще конечно развязку в этой схеме стоит предусмотреть если амплитуды входного сигнала хватает - Shura(03.12.2010 11:18)

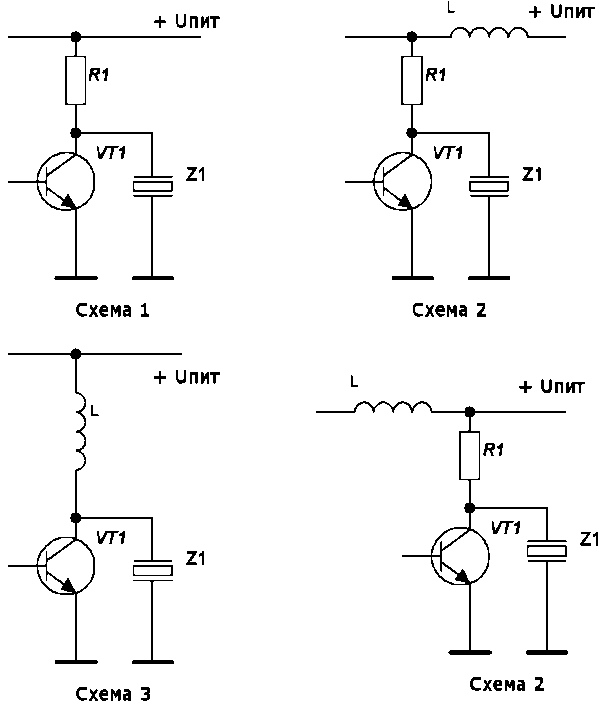

        Собрал на макетке. Поставил 2N7002, и 4 по 100мкГн последовательно (хз можно так делать?). Питание 5вольт. Результаты печальные ,пищит тише чем при стандартном включении (Схема1). - Двоешник(03.12.2010 12:49, ссылка)

        Какие дроссели брал? - Shura(03.12.2010 12:51)

        Какие нашел: EC36-101 (STD-101K) типа выводного резистора на 1Вт. - Двоешник(03.12.2010 13:04)

        Должны нормально пиликать. Частоту в резонанс вогнал? - Shura(03.12.2010 13:12)
