- Апну древнюю тему. Эта схема очень вредная, она может работать с
напряжениями не выше 5-6В, потом откроется обратный переход
база-эмиттер биполярника Q2/Q6. Yft(1 знак., 15.12.2022 16:51, картинка)
- можно по диоду в эмиттеры поставить и геометрически на плате их разместить рядышком чтобы одинаково грелись - Ralex(16.12.2022 15:23)
- Есть специальные транзисторы под инверсное включение, там Uэб до 15 В бывает. Evgeny_CD(1 знак., 15.12.2022 19:37, ссылка)
- Было весной. Toчкa oпopы(1 знак., 15.12.2022 17:16, ссылка)
- Ага, я то же уже нашёл сегодня такую схему. Но спец. мирухи тоже заказал. Принцип-то понятен. Каждый узел открывает свой транзюк, при этом измеряет направление тока. Как только напряжение на одном источнике станет больше, чем на другой, то через FDA(76 знак., 08.10.2018 13:56)
- Прикольно. Сохранил картинку, мб как-нибудь пригодится, спасибо. - Ralex(08.10.2018 11:17)
- Я так понимаю, эти схемы для резервирования предназначены. А вот если нужна параллельная работа с равным распределением мощности, приходится ставить шунты. Интересно, можно ли в качестве шунтов сами Мосфеты использовать? Схемотехническая Yurasvs(15 знак., 08.10.2018 10:22)
- Распределение мощности нужно строго одинаковое? Тогда по датчику тока каждому, и выравнивать. Наверное должно получиться. AlexBi(188 знак., 08.10.2018 12:57)
- Распределение мощности? А если напряжения источников разные? - SciFi(08.10.2018 11:15)
- Классическая схема подразумевает наличие небольших шунтов в цепи каждого источника и схемы на ОУ, подстраивающей напряжения каждого так, чтобы падения на шунтах были одинаковыми. На Мосфетах видимо так просто не получится, ибо сопротивление Yurasvs(123 знак., 08.10.2018 11:38 - 11:48)

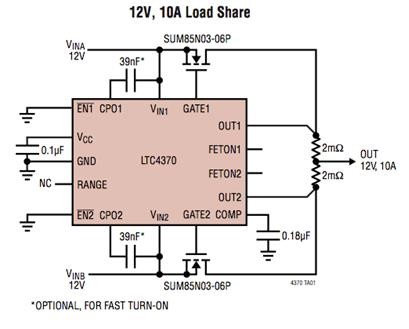

- Мосфет может измерять ток (с точностью до температуры и всё такое) только когда он полностью открыт, то есть при этом ничего регулировать не может. И вообще, зачем изобретать велосипед? - SciFi(08.10.2018 11:52, ссылка, картинка)
- Прикольный чип, спасибо. - Yurasvs(08.10.2018 13:08)
- Мосфет может измерять ток (с точностью до температуры и всё такое) только когда он полностью открыт, то есть при этом ничего регулировать не может. И вообще, зачем изобретать велосипед? - SciFi(08.10.2018 11:52, ссылка, картинка)
- Добавить по дроссельку и шимом их... - Nikolay_Po(08.10.2018 11:19)
- Классическая схема подразумевает наличие небольших шунтов в цепи каждого источника и схемы на ОУ, подстраивающей напряжения каждого так, чтобы падения на шунтах были одинаковыми. На Мосфетах видимо так просто не получится, ибо сопротивление Yurasvs(123 знак., 08.10.2018 11:38 - 11:48)
- У этих транзисторов нет встроенного диода? - Крок(08.10.2018 09:23)
- "идеальный диод" просто имеет минимальное падение напряжения, при этом так же, как и обычный, пропускает только в одну сторону - Vit(08.10.2018 09:34)
- Спасибо, капитан. Только большинство мощных полевиков, с которыми я имел дело, имели диод между истоком и стоком, который сильно портил картинку. - Крок(08.10.2018 09:41)
- Не "большинство", а абсолютно все полевики. 100%. Это не отдельный диод, спецом сделанный, а это технологическая фича, из-за P-N переходов слоёв и подложки. Без него просто нельзя сделать полевик (точнее, можно, но с извратами, которые удорожат digital_silence(154 знак., 10.10.2018 09:31)
- Хотелось бы заметить, что диод этот так себе диод, большие нагрузки не держит и может иметь большое время восстановления. Поэтому транзистор следует шунтировать нормальным диодом. - fk0(29.09.2019 14:15)
- хирово - Крок(10.10.2018 16:53)
- КП305, не? Micrel/Microchip MIC94050/94051 - тож. - Точка опоры(10.10.2018 15:39)
- MIC94050 забавные. А для чего они использоваться могут? Сфера применения какая? - FDA(11.10.2018 08:40)
- Для этого самого, как раз. Figure 3. Reverse-Blocking Battery Back-Up Application. - Точка опоры(11.10.2018 11:43)
- Глянул. Это просто девайсы с неприсоединёнными к истоку подложками. С чего, собсно, технология и начиналась. Да, диода нет. Точнее, есть, но два встречных, и получается там дополнительный биполярный транзюк с висящей в воздухе базой, и угрозой digital_silence(315 знак., 11.10.2018 01:58)
- "Мы-же профессионалы" (с) "Семь красных линий". Учтём и "невисение" подложки. - Точка опоры(11.10.2018 11:44)
- MIC94050 забавные. А для чего они использоваться могут? Сфера применения какая? - FDA(11.10.2018 08:40)
- Напиши подробнее, если несложно! Всегда интересно про такие фундаментальные вещи почитать! - FDA(10.10.2018 15:23)
- вики же: - SciFi(10.10.2018 15:39, ссылка)
- вика - порождение буржуазного империализма. - Крок(10.10.2018 16:51)
- тырнет тоже, но не бросать же пустыню из-за этого - SciFi(10.10.2018 16:54)
- Вот только из-за пустыни его и терплю. - Крок(10.10.2018 22:25)
- тырнет тоже, но не бросать же пустыню из-за этого - SciFi(10.10.2018 16:54)
- вика - порождение буржуазного империализма. - Крок(10.10.2018 16:51)
- вики же: - SciFi(10.10.2018 15:39, ссылка)
- Там фишка в обратном включении полевика - жопом наперед - MBedder(08.10.2018 10:07)
- В этих схемах полевик, открываясь, шунтирует свой диод. А в разомкнутом состоянии диод включён обратно, нормальное состояние закрытого транзистора. - Nikolay_Po(08.10.2018 09:54)
- Таки наверное диод включен прямо.Разомкнутого состояния у этой схемы нет вообще. - PlainUser(11.10.2018 07:25)
- он не мешает. - Vit(08.10.2018 09:47)
- Ток от одного источника через точку подключения к нагрузке потечёт в сторону другого - это нормально? - Крок(08.10.2018 10:19)
- Open your mind. - Nikolay_Po(08.10.2018 10:26)
- Перевод с англ: "Не потечёт" ? - Крок(08.10.2018 10:33)
- Не, просто предложение взглянуть на проблему под другим углом, раз уж с текущего не стало понятно. Я сам, поначалу, тупил, когда впервые вникал в "идеальные диоды". - Nikolay_Po(08.10.2018 11:00)
- 180 градусов? - Крок(08.10.2018 11:11)
- угу. для того и обвязка - Vit(08.10.2018 10:47)
- Да там хоть обвяжись. Встречный диод - он ссуко неотключаемый. И если у тебя на нагрузке напряжение больше, чем на одном из источников, ток через него потечёт . - Крок(08.10.2018 11:09)
- Короче, транзистор включён так, что когда напряжение нагрузки больше напряжения источника, встроенный диод транзистора обратносмещён. Полярность транзистора выбираете "по вкусу". - Nikolay_Po(08.10.2018 11:17)
- Сказано же - жопом наперёд. Какой дебил станет делать идеальный диод с встроенным обратным диодом? Впрочем, нельзя недооценивать буйство фантазии отдельных товарищей. - SciFi(08.10.2018 11:14, ссылка)
- Да там хоть обвяжись. Встречный диод - он ссуко неотключаемый. И если у тебя на нагрузке напряжение больше, чем на одном из источников, ток через него потечёт . - Крок(08.10.2018 11:09)
- Не, просто предложение взглянуть на проблему под другим углом, раз уж с текущего не стало понятно. Я сам, поначалу, тупил, когда впервые вникал в "идеальные диоды". - Nikolay_Po(08.10.2018 11:00)
- Перевод с англ: "Не потечёт" ? - Крок(08.10.2018 10:33)
- Open your mind. - Nikolay_Po(08.10.2018 10:26)
- Ток от одного источника через точку подключения к нагрузке потечёт в сторону другого - это нормально? - Крок(08.10.2018 10:19)
- Не "большинство", а абсолютно все полевики. 100%. Это не отдельный диод, спецом сделанный, а это технологическая фича, из-за P-N переходов слоёв и подложки. Без него просто нельзя сделать полевик (точнее, можно, но с извратами, которые удорожат digital_silence(154 знак., 10.10.2018 09:31)
- Спасибо, капитан. Только большинство мощных полевиков, с которыми я имел дело, имели диод между истоком и стоком, который сильно портил картинку. - Крок(08.10.2018 09:41)
- "идеальный диод" просто имеет минимальное падение напряжения, при этом так же, как и обычный, пропускает только в одну сторону - Vit(08.10.2018 09:34)
- Апну древнюю тему. Эта схема очень вредная, она может работать с
напряжениями не выше 5-6В, потом откроется обратный переход
база-эмиттер биполярника Q2/Q6. Yft(1 знак., 15.12.2022 16:51, картинка)
