m16_home (14.08.2019 22:27, просмотров: 2810)Есть необходимость расширить количество входов АЦП контроллера до 192-х. Для расширения планирую пользовать мультиплексоры CD4051 группами по 4 штуки , всего 6 групп. Т.е. у контроллера будут задействованы 6-ть каналов АЦП.
Может нечто подобное на CD4051 кто нибудь делал? На какие грабли можно нарваться?
-
- 7 штук STM8L151хх по 28 входов АЦП каждый. - argus98(15.08.2019 11:41)
- Делал охранно-пожарный прибор на 128 шлейфов, всё работало. Единственно нужно учитывать время включения и выключения мультиплексора, что бы заряд не перетекал на соседние входа. - m9rs(15.08.2019 11:38)
- Делали в универсальном стенде 64 входа (8*8), только на 74хз4051. Все работало. - VLLV(15.08.2019 09:46)
- Я бы не стал так делать. Общая длина нулевого провода какая будет? - Скрипач(15.08.2019 09:20)
- нулевой провод в пределах печатной платы, длина тестируемой цепи + шлейфы около полутора метров. - m16_home(15.08.2019 09:57, ссылка)
- Я делал 18х3. В 2004 году. symbions(786 знак., 15.08.2019 08:41)
- А может пора уже в цифре? На нелинейность и разброс сопротивления каналов, если разветвлённая кабельная сеть - на наводки и защиту входов, на паразитные токи через подложки при overvoltage на невыбранных входах. Да мало-ли что может сделать твою Точка опоры(36 знак., 14.08.2019 23:39)
- Поясню m16_home(811 знак., 15.08.2019 09:51)
- Для того, чтобы измерить сопротивления не факт, что нужно 192 АЦП или даже мультиплексор 1:192. Ты вначале докажи, что это так, и что не существует других решений. Может быть, условно, я только предполагаю, можно на "входе" использовать 192 разных fk0(1316 знак., 15.08.2019 11:59 - 12:05)

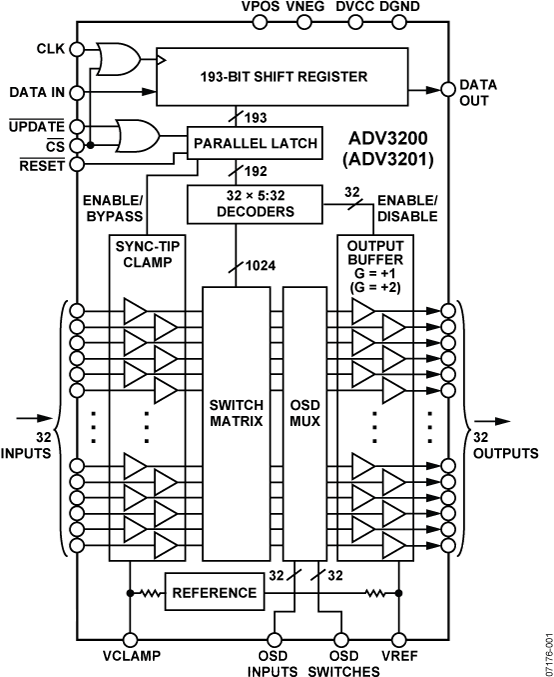

- Тогда тебе вот что нужно --> - MBedder(15.08.2019 11:02, ссылка, картинка)
- У НС4051 проходное сопротивление >100 Ом. Для измерения сопротивления с точностью 20 Ом нужно подавать тестовый ток через отдельный ключ.(см. трёхпроводное подключение Pt100) - cs(15.08.2019 11:02,
)
- Вот мне тоже кажется. АЦП сегодня дешевле коммутатора 561КП2, какой смысл извращаться? - Крок(15.08.2019 00:15)
- +100500 - LordN(15.08.2019 10:46)
- Поясню m16_home(811 знак., 15.08.2019 09:51)
