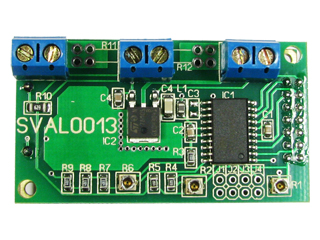

amusin_ (24.07.2012 14:05, просмотров: 13926)-
- Думаю дел было так... PlainUser(258 знак., 25.07.2012 11:14)
- Чтобы ток пустить от полигона который является теплоотводом к проводнику на другой стороне с минимальными потерями вольтей. Посему и дырки по периметру мелкосхемы. Если бы только для отвода тепла постарались бы натыкать по всему полигону - Codavr(24.07.2012 21:30 - 21:33)
- У линейных стабилизаторов ток через вывод GND - единицы мА даже при полной нагрузке, так что все-таки дело в теплоотводе - amusin_(25.07.2012 07:57,
) - Весь ток пустить? Все 30 мА? Мощно. - SciFi(24.07.2012 21:38)
- Почему 30мА? Стабилизатор сей поболе ток тащит. - Codavr(24.07.2012 21:48)
- -> - SciFi(24.07.2012 22:08, ссылка)
- Что в головах разработчиков сей конторы твориться я не в курсе. Почему оне влупили там такой стабилизатор на жирном теплоотводе тоже не интересно. А объяснить такое расположение дырок могу только так как объяснил. Иной разумной причины не вижу. - Codavr(24.07.2012 22:50)
- (35В-5В)*0,03А=0,9Вт рассеиваемой на м/с стабилизатора мощности. Причем скорее всего 25мА из 30мА потребляет подсветка LCD :) - rezident(24.07.2012 22:54)
- Фото мелкое, но по-моему там 78M05 фирмы STM. Ну, а МК на PIC18 вроде похож, хотя надпись затерта. - rezident(24.07.2012 22:59)
- Ну да. - Codavr(24.07.2012 22:55)
- (35В-5В)*0,03А=0,9Вт рассеиваемой на м/с стабилизатора мощности. Причем скорее всего 25мА из 30мА потребляет подсветка LCD :) - rezident(24.07.2012 22:54)
- Что в головах разработчиков сей конторы твориться я не в курсе. Почему оне влупили там такой стабилизатор на жирном теплоотводе тоже не интересно. А объяснить такое расположение дырок могу только так как объяснил. Иной разумной причины не вижу. - Codavr(24.07.2012 22:50)
- -> - SciFi(24.07.2012 22:08, ссылка)
- Почему 30мА? Стабилизатор сей поболе ток тащит. - Codavr(24.07.2012 21:48)
- У линейных стабилизаторов ток через вывод GND - единицы мА даже при полной нагрузке, так что все-таки дело в теплоотводе - amusin_(25.07.2012 07:57,
- Теплоотвод на полигон другой стороны платы. - =AlexD=(24.07.2012 14:06)
- только вот маску еще не помешало бы снять на всем полигоне - MegaJohn(24.07.2012 14:33)
- Зачем? Зелёнка имеет хорошую теплопроводность. - =AlexD=(24.07.2012 14:41)
- слюда тоже имеет хорошую теплопроводность, но её же в три слоя не ложат. Вообщем, должно быть получше - MegaJohn(24.07.2012 14:48)
- Ну сравнил толщину и адгезию слюды и зелёнки. - =AlexD=(24.07.2012 14:50)
- слюда тоже имеет хорошую теплопроводность, но её же в три слоя не ложат. Вообщем, должно быть получше - MegaJohn(24.07.2012 14:48)
- Где-то читал, что это мертвому припарка. Сродни лужению дорожек для уменьшения сопротивления - Alex B.(24.07.2012 14:37)
- У припоя сопротивление в 8 раз больше чем у меди, но и ложится он на дорожку слоем раз в 5 толще. Вполне можно раза в полтора сопротивление уронить. - Codavr(24.07.2012 21:45)
- я таки проводил этот эксперимент, вот результат [>]. И по теплопроводности тоже проведу =) MegaJohn(24.07.2012 21:51)
- 10 копеек хорошо символизируют полученный выигрыш :> - Snaky(25.07.2012 05:18)
- на порядок лучше копеечного ! - MegaJohn(25.07.2012 07:29)
- Ерунда какая-то указана. Реальное сопротивление дорожки около 10мОм, в то время как расчетное дает около 0,0175Ом*мм^2/м*0,048м/(2мм*0,018мм)=23мОм. Видимо у вас медь все же 35 микрон, а не 18мкм. - rezident(24.07.2012 22:19)
- в сопроводительном документе на платы было указано 18мкм. Как сделал производитель - ХЗ - MegaJohn(24.07.2012 22:23)
- для внешних слоев делается plating. поэтому если укажешь copper thickness - 18um, то в итоге с plating-ом выйдет 35um. Snaky(167 знак., 25.07.2012 05:16 - 05:41, ссылка)
- про plating не слышал. Мне хотелось самому проверить миф что открытая от маски дорожки значительно лучше (по крайней мере мне так всегда говорил разводчик силовых плат для БП). Вот я и хотел проверить его слова. Вот и всё. - MegaJohn(25.07.2012 07:32)
- можно сравнить теплопроводность меди (copper) и маски (epoxy) по этой картинке ->. разница примерно в 1500 раз Snaky(192 знак., 25.07.2012 07:42 - 07:46, картинка)
- теплопроводность воздуха ещё ниже, а плата обычно имеет воздушное охлаждение. Учитывая толщину зелёнки заметного влияния на общую теплоотдачу платы она оказывать не должна - koyodza(25.07.2012 11:41)
- В отличие от зелёнки - воздух не только теплопроводит, но и конвектирует. - Точка опоры(25.07.2012 12:50)
- теплопроводность воздуха ещё ниже, а плата обычно имеет воздушное охлаждение. Учитывая толщину зелёнки заметного влияния на общую теплоотдачу платы она оказывать не должна - koyodza(25.07.2012 11:41)
- можно сравнить теплопроводность меди (copper) и маски (epoxy) по этой картинке ->. разница примерно в 1500 раз Snaky(192 знак., 25.07.2012 07:42 - 07:46, картинка)
- про plating не слышал. Мне хотелось самому проверить миф что открытая от маски дорожки значительно лучше (по крайней мере мне так всегда говорил разводчик силовых плат для БП). Вот я и хотел проверить его слова. Вот и всё. - MegaJohn(25.07.2012 07:32)
- Дык вы сами посчитайте. Толщина меди - 35мкм ±10%, уд.сопр. меди 0,0175Ом*мм^2/м , толщина лужения ПОС-61 - 10-15мкм, уд.сопр. около 0,12Ом*мм^2/м. Теоретически такое лужение для 35мкм может на 5% понижать сопротивление и на 10% для 18мкм. - rezident(24.07.2012 22:50, ссылка)
- для внешних слоев делается plating. поэтому если укажешь copper thickness - 18um, то в итоге с plating-ом выйдет 35um. Snaky(167 знак., 25.07.2012 05:16 - 05:41, ссылка)
- в сопроводительном документе на платы было указано 18мкм. Как сделал производитель - ХЗ - MegaJohn(24.07.2012 22:23)
- Не надо было так тщательно припой с дорожки удалять. Рельефнее надо. Вот плата с фирмового мощного бесперебойника. Codavr(24.07.2012 22:02)
- никто специально припой с дорожек не удалял. Как резонит сделал так и сфоткано. - MegaJohn(24.07.2012 22:24)
- Это не то лужение. После пайки волной получается самый цимус. - Codavr(24.07.2012 22:46)
- ну так это тонкое лужение не годится, тут и проверять смысла нет - koyodza(24.07.2012 22:45)
- дайте четкое определение, где эта хрупкая грань между тонким и толстым - MegaJohn(24.07.2012 23:31)
- картинку тебе показали... ты тоже. народ быстро определил без всяческих нормативных докУментов... - Гудвин(24.07.2012 23:37 - 23:40)
- дайте четкое определение, где эта хрупкая грань между тонким и толстым - MegaJohn(24.07.2012 23:31)
- Вот поближе Codavr(24.07.2012 22:06)
- никто специально припой с дорожек не удалял. Как резонит сделал так и сфоткано. - MegaJohn(24.07.2012 22:24)
- Ну так припоя-то на силовые дорожки гораздо больше нахерачивают - Shura(24.07.2012 22:00, картинка)
- 10 копеек хорошо символизируют полученный выигрыш :> - Snaky(25.07.2012 05:18)
- я таки проводил этот эксперимент, вот результат [>]. И по теплопроводности тоже проведу =) MegaJohn(24.07.2012 21:51)
- У припоя сопротивление в 8 раз больше чем у меди, но и ложится он на дорожку слоем раз в 5 толще. Вполне можно раза в полтора сопротивление уронить. - Codavr(24.07.2012 21:45)
- Зачем? Зелёнка имеет хорошую теплопроводность. - =AlexD=(24.07.2012 14:41)
- Хм, логично! - amusin_(24.07.2012 14:20, )
- только вот маску еще не помешало бы снять на всем полигоне - MegaJohn(24.07.2012 14:33)
