- Может, кому интересно будет - моя не особо удачная попытка делать
печатные платы с помощью SLA принтера - VLT(31.12.2020 08:45, SCH, ссылка, полностью)
- Норм, умеешь развлекаться ))) - POV_(01.01.2021 22:00,
)
- А я не закапывался в форматы файлов. Из гербера стандартными
средствами получается DXF, из него через скриптик в OpenSCAD -
трехмерка. s_h_e_(68 знак., 31.12.2020 11:05, )
- Рваные края из-за dithering'а или из-за того, что исходная картинка
не строго чернобелая (она такой получается при любых сменах
разрешения/размера из-за антиалиасинга, который тут не нужен).
Нужно исходное векторное изображние преобразовать в векторный
postscript, например (с помощью виртуального драйвера принтера), fk0(440 знак., 31.12.2020 10:47)
- У меня есть такой. Для своих задач весьма достойный девайс.
Интересно по платам. - Tpoeшник(31.12.2020 09:53)
- Как ни упирался, но все же наступил. С Новым годом! :)) 🍷🍷🍷 - MBedder(01.01.2021 02:17, Off, полностью)
- Всех с Подступающим ! Здоровья и всяческих успехов в подступившем
году ! :) - scorpion(30.12.2020 16:54, Off, полностью)
- Хм... 1982. Ноут-трансформер из мглы веков. max(1 знак., 30.12.2020 10:09 - 12:24, Off, ссылка, ссылка, полностью)
- В Петропавловске Камчатском полночь! - Kpoк(31.12.2020 15:00, Off, полностью)
- +19 в тени. 30 декабря. - Этo_Я(30.12.2020 15:34, Off, полностью)
- RUSSIAN CYBERPUNK FARM // РУССКАЯ КИБЕРДЕРЕВНЯ - RxTx(20.11.2020 09:04, Off, youtube, полностью)
- новогоднее продолжение - Mahagam(31.12.2020 16:37, youtube)
- Народ, скачать кто-нибудь может "MP4 720"? А то у меня только 360
получается. - teap0t(31.12.2020 15:38)
- Даквононочо.... - RED_DRAGON(26.12.2020 15:15, youtube)
- музыка >>> - SciFi(26.12.2020 10:31, ссылка)
- Коммент с неочевидными прикольными моментами Andreas(7 знак., 20.11.2020 17:44, youtube)
- шедевр!! Давно так не смеялся :)) Adept(404 знак., 20.11.2020 17:26)
- На "фрактал кукумбер" меня вырубило)) - serge_dem(20.11.2020 16:57)
- Исправленное и дополненное издание - General(20.11.2020 14:26, youtube)
- На Буншу нашего похож. SciFi(1 знак., 20.11.2020 09:20, картинка)
- Уважаемый All. Есть некий(походу тру чайна) неживой графический
128x32 LCD, с маркировкой CBG128032J-01. Нужно его чем-то заменить.
По инету никак не пробивается. Есть ли какая-то возможность понять,
что там за контроллер используется, чтоб подобрать что-то похожее,
совместимое по протоколу? ir0407(2 знак., 29.12.2020 17:37, SCH, картинка, картинка, полностью)
- Есть со схожей маркировкой CGG128032 - не оно в виде board? - Dingo(30.12.2020 05:34)
- Есть мнение, что "0" следует пропустить. И, может, тогда до
контроллера можно добраться. - POV_(29.12.2020 22:34, , ссылка)
- Предположу, что там S6B0724 или ST7565R - Vit(29.12.2020 22:31)
- Я в подобном случае логическим анализатором смотрел обмен с
индикатором. Сначала стало понятно какой там интерфейс, затем по
характерному виду пакетов были ограничены возможные варианты
контроллеров, потом по передаваемым кодам команд стало понятно
точно. - AlexG(29.12.2020 20:21)
- ИМХО, с высокой степенью вероятности, там самый "тупой" контроллер
(отображает своё ОЗУ на пиксели). Что-то вроде KS0108, если не
путаю... - Toчкa oпopы(29.12.2020 18:01)
- А как бы дешёво измерить сетевое напряжение? Качественно, +-
лапоть.... POV_(401 знак., 19.12.2020 22:42, , SCH, полностью)m16
- Последняя в этом году "идея" Tpoeшник(372 знак., 28.12.2020 00:43, картинка)
- У меня выход оптрона на АЦП заведен. Все эти выпрямления ни к чему
- удалось бы хоть часть синуса передать. - POV_(28.12.2020 13:22, )
- Что-то измерит схема, кто ж спорит. Ближе всего к
средневыпрямленному напряжению. Если момент окончания заряда С
будет на достаточно низком напряжении, то получится почти всю
полуволну включить, как раз оно и будет. Dingo(1057 знак., 28.12.2020 06:24, ссылка)
- Микроконтроллер нужно как-то программировать на производстве и это
сразу большая проблема, поэтому идея с ATTiny скорей гиблая. Да и
там ещё подводных камней полно будет. Я скорей за пару генераторов:
1) зависимый от напряжения релаксационный (но без прецизионных
компонентов), 2) 3-фазный мультивибратор (тоже без особых
требований). Идея в том, что релаксационный генератор поочерёдно:
1) питается от сети, 2) питается от источника опорного напряжения
1, 3) источника fk0(701 знак., 28.12.2020 20:10, картинка)
- Если я правильно понимаю, то для того чтоб исчерпывающе ответить на
вопрос необходимо получить площадь криволинейной трапеции. Именно
это и предлагается: сканировать много раз форму сигнала и получить
значение после мат. вычислений. За это и вы и fk0. Добавлять в
систему отдельный проц отвратительная затея. Если уж и делать так
то перегонять аналог на холодную и там основным процессором. Есть
схемы и на ОУ и на транзисторах с линейными сдвоенными оптронами.
Но с другой Tpoeшник(321 знак., 28.12.2020 13:19, картинка)
- ПНЧ. Резистор, конденсатор, динистор и оптрон. - =AK=(27.12.2020 14:54)
- Если хорошо, то ADE7912 или ADE7978/ADE7933/ADE7932/ADE7923. Yft(46 знак., 25.12.2020 16:33)
- Не получается так просто, как хотелось бы. Dingo(1088 знак., 24.12.2020 19:23, ссылка, картинка)
- Вот нашёл статейку интересную в EDN [3], но там нет картинок,
картинки нашёл отдельно в [4] (вообще был бы сильно рад, если кто
нашёл бы оригинальную схему: fk0(2388 знак., 24.12.2020 17:33, ссылка, картинка)
- Для себя с подобной задачей определится: релаксационный генератор
на динисторе с разрядом через оптрон. Думал, что экзотика, так нет,
полно. Например, TMMDB3. - Visitor(24.12.2020 11:15)
- Наркоманская идея №2: Значит так, берем мегаомный резистор и крепим
к нему датчик температуры (изолированно), и еще один датчик
температуры измеряет температуру рядом, по разнице понимаем какая
мощность на реситоре выделяется и считаем напряжение. - OlegPowerC(23.12.2020 14:10)
- А почему не сделать диод-резистор-конденсатор-компаратор(его
эквивалент на транзисторах)-оптрон. Задержка срабатывания
компаратора будет определяться напряжением на входе (средним
напряжением). Положительная полуволна измеряется, отрицательная
сбрасывает схему. Ширина импульса будет иметь прямую зависимость от
напряжения. - AlexBi(22.12.2020 18:06)
- Спорим, моё решение самое дешёвое? - Kpoк(20.12.2020 16:06, ссылка)
- Половина ответа заключается в правильно заданном вопросе. Что
считается "сетевым напряжением" именно? Амплитудное или
действующее? Для воображаемого синуса или RMS? Если амплитудное, то
оно кардинально различается с честным RMS и смысла в таком
показометре мало. Зависит от нагрузки. Мощность в активной
пропорциональна RMS. Мощность в схеме с выпрямителем и без PFC
наверное более пропорционально размаху амплитуды, но это не
точно... - fk0(20.12.2020 14:01)
- Резистор + двунаправленный стабилитрон(50..200В по вкусу) +
АС-оптрон. На выходе мерить скважность. - argus98(20.12.2020 12:28)
- Если место есть, поставь микротрансик типа BV 201 0145. Есть ещё
китайские трансформаторы для измерения напряжения. На али можно
нагуглить. Они будут ещё меньше. - FDA(20.12.2020 10:27)
- Да не, какое уж место, если "просто так" на свободный пятачок один
оптрон воткнул лишь. Наверно планарный 4n35 поставлю. - POV_(20.12.2020 11:32, )
- Есть не очевидный вариант: генератор на 2х транзисторах с
эмиттерной связью, нагруженный на ВЧ трансформатор, ток можно
подобрать так, что зависимость частоты от напряжения близка к
линейной будет. Есть мелкие и дешевые трансы с СМД монтажем с 2 мя
обмотками для эзернет, рабочую частоту придется выбирать порядка 10
МГц. Для проца многовато, делитель частоты понадобится. - Visitor(20.12.2020 12:41)
- А, кстати, мне тоже напряжение сети мерить надо, пока мелкий
сетевой транс стоит, так что проверю эту идейку, отпишусь. Схемы
будут и графики по линейности. Быстро не ждите, других дел
хватает:-) - Visitor(21.12.2020 19:07)
- Можно поискать в EDN и на eetimes (в ссылках), но это ж форменные
показометры. А зачем трансформатор, можно оптрон наверное и частоту
порядка единиц-десятков кГц. fk0(6 знак., 20.12.2020 14:26, ссылка, ссылка)
- Вот оригинальная идея, использование TL431 как VCO: The TL431
exhibits an interesting instability under certain conditions of
input supply voltage and capacitive load, causing sustained
oscillations that can range from 10kHz up to 1.5MHz, generally
depending on the control input voltage... fk0(318 знак., 20.12.2020 22:27, ссылка, картинка)
- а TLVH431 не меньший ли ток просит? - OlegPowerC(28.12.2020 20:49)
- Должно работать, но есть нюанс: TL431 работает при минимальном токе
1 мА, т.е. если желаем напряжение от 100 В контролировать -
резистор 100 кОм надо, идем выше до 300 В, допустим, там на
резисторе уже 0.9 Вт рассеиваться будет. Вспомнилась идейка из
"Радио" 80х годов - релаксационный генератор, но там
термостабильность плохая будет. Предположим, ставим по высокой
стороне резистор в несколько МОм, и конденсатор. Для разряда - ПТ
со стабилитроном со стока на затвор, который Visitor(310 знак., 22.12.2020 18:07)
- ООO!!! Наконец-то пошли стоящие идеи: микроконтроллеру всё равно
период измерять. И, следовательно, прерываться. Вот и пусть
прерывается на каждой вспышке светодиода и считает количество
тактов таймера между вспышками -- это величина обратно
пропорциональная напряжению. А после вспышки, коль уж прервался и
вычитал/сбросил таймер, то не сложно будет и дёрнуть за ножку. fk0(328 знак., 22.12.2020 19:02, картинка)
- tiny13 замечально измеряет rms напрямую через делитель и в оптопару
отсылает измеренное - m16(22.12.2020 19:18)
- Минус, что её программировать нужно, относительно дорогая к тому
же. И потом этот вариант в этом топике уже упоминался: - fk0(22.12.2020 19:38, ссылка)
- +1000! Опять вспомнилось, как кто-то запаивал тиньку вместо чего-то
канувшего в лету из 155-й серии... - maik-vs(22.12.2020 19:24)
- В своё время были светодиодные индикаторы со встроенной защолкой,
дешифратором и драйверами сегментов. К400-какая-то, ИД какой-то.
Ясенкуй, что после кончины СССР и его электронной промышленности,
купить их стало негде. Потому был сделан финт ушами: на шину
1816ВЕ35(мосх поделия), вместо вязанки тех индикаторов, был
прицеплен атмелий 51@24МГц, на который были завешаны обычные
семисегментники с динамической индикацией. - mse homjak(23.12.2020 20:46)
- Тинька огромная, PIC10F200 мельче ;) Гyдвин(2 знак., 22.12.2020 19:37, картинка, картинка)
- TLV431 от 100мка. - Andreas(22.12.2020 18:18)
- Если частоту снизить - трансы дороже и объемнее будут. Ну и оптрон
не является реактивностью на которой генератор заведется. Там
вариант на 555 что то сколхозить, но потребление больше будет. - Visitor(20.12.2020 16:56)
- На входе сделать компаратор с порогом около 150В, возможно можно на
основе прямого падения напряжения на светодиоде оптрона, но лучше
хотя бы транзистор добавить. На приемной стороне измерять
длительность 0 и 1. Какая-то зависимость от амплитуды входного
будет. - AlexBi(20.12.2020 09:46)
- Делал дивайс с сетевым питанием и заземленным корпусом. Тупо:
сдвоенный ОУ, на одном дифф усилитель с 1 МОм 1 Вт выводными
резисторами подключенными прямо к сети, усиление 0.005, на другом
пиковый детектор. - Visitor(20.12.2020 08:55)
- Преобразователь напряжение - частота и оптрон на выходе - Evgeny_CD(20.12.2020 00:44)
- и таки да, а поподробнее, что нада-то просто "показометр" или
действительно измерять, с какой точностью,нужна ли
гальваноразвязка, периодичность и скорость измерений...?? Один из
бюджетных вариантов - банальный измерительный трансформатор, -
малогаьаритных - полно (тупо, в лоб, но надёжно и дёшево:)) я
трансы не люблю, мне навятся малогабаритное и лёгкое что-то :)
потому ниже предложил МК с опторазвязкой канала данных - Adept(19.12.2020 23:41)
- Показометр... POV_(271 знак., 19.12.2020 23:43, )
- Вот начинается. Уже RMS ему надо! А ведь массово предлагают
амплитуду. Может микросхемы используемые в электросчётчках лучше
подойдут... - fk0(20.12.2020 14:42, ссылка)
- тогда правильно упоминали линейный оптрон, но не уверен за
повторяемость и стабильность данных, впрочем для "показоометра"
вполне возможно, и сгодится. помимо просто линейных оптронов, Adept(410 знак., 19.12.2020 23:54)
- Ну я вот не очень понял почему замена оптрона не проканала... POV_(260 знак., 19.12.2020 23:59, )
- Тебе про Фому, ты по Ерёму. По-моему вообще не догоняешь. Обычный
оптрон, который с оптотранзистором, нихера ни разу не линейный и изначально расчитан для работы в
виде "ключа" (on/off), а не для передачи аналоговых значений.

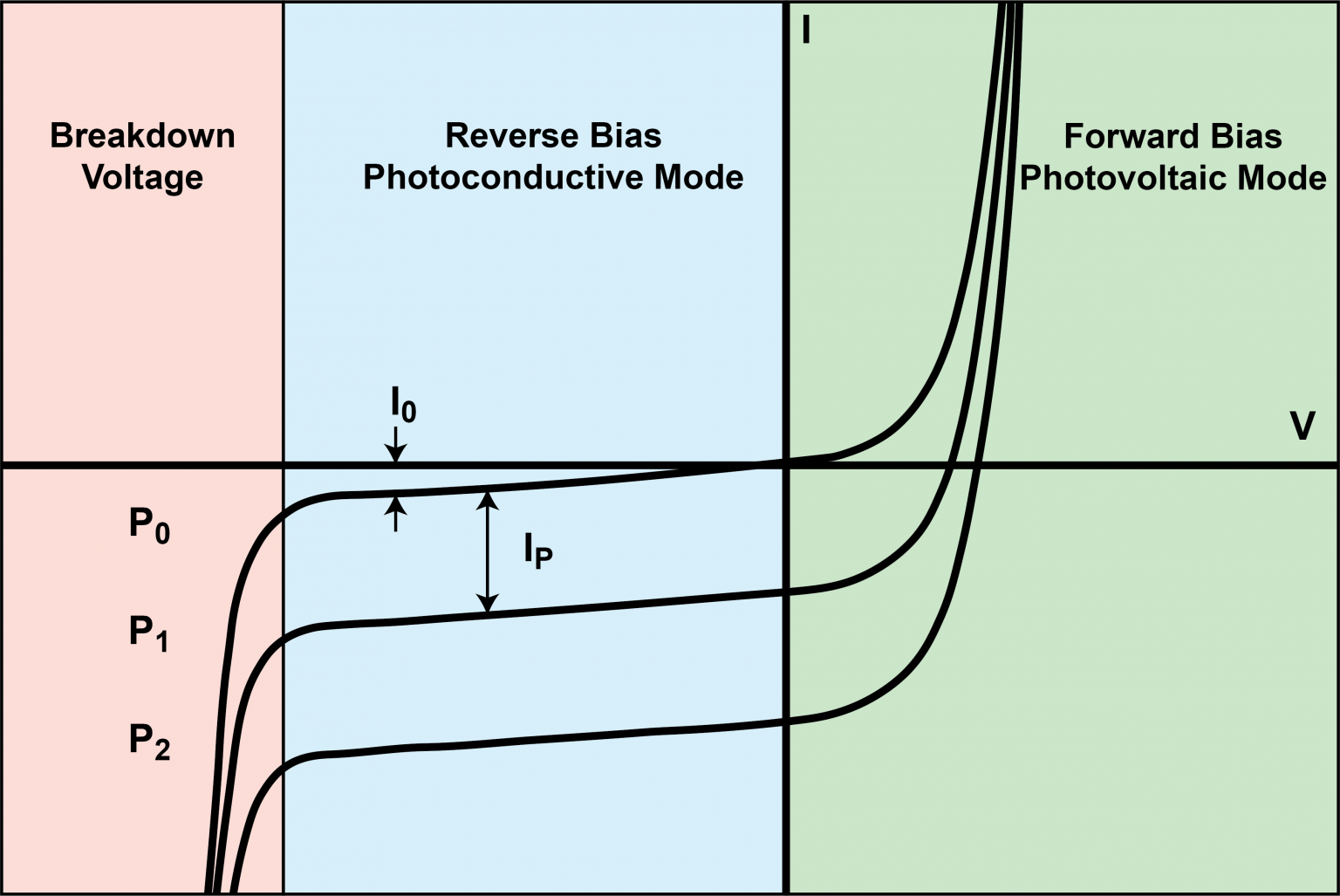

Потому, что в транзисторе функция (фото)тока базы и тока коллектора
не линейная вообще. Поэтому выкручиваются по-разному, от передачи
тока/напряжения частотой, "линеаризации" путём включения двух (в
одной микросхеме, разумеется!) оптронов, fk0(884 знак., 20.12.2020 15:17, картинка)
- оптрон с невыведенной базой может корректно работать только в
ключевом режиме, у оптронов и разбос параметров большой, и
температурнве зависимости... особено сильно плавает всё у оптронов
с высокими коэффициентами передачи. Транзисторный оптрон с
невыведенной базой крайне сложно удержать в линейном режиме отсюда Adept(245 знак., 20.12.2020 00:37)
- самое простое - копеечный МК с АЦП типа тайни (питание - простейший
параметричекий стаб) и опторазвязка на передачу данных. Мерить
можно хоть средне, хоть среднеквадратичное, хоть пиковое - как
сделать в проге (а можно вообще передавать несколько в одном
пакете) значений на даже на 19200 (а на 115200 не все оптроны
могут) пакет из синхрослова, 10 байт измерений всякими способами. и
16-битная чексумма, проскочат за 7mS примерно - хоть каждый период
передавай :))) - Adept(19.12.2020 23:33)
- HLW8012 недавно обсуждали. - m16(19.12.2020 23:09, ссылка)
- Не знаю пока, как там с радио, но то, что уже наблюдаю, очень
сильно впечатляет. Пришла сейчас платка с CH579M. Начал с примера
UDP сервера. Залил сначала usb загрузчиком - все летает мухой.
Через COM пока не пробовал. Потом взвел в их утилитке галку
включения SWD и то-же самое залил через J-Flash. Вот прямо из
отладчика Keil пока не смог - что-то надо подправить в
установках... Картинка которая впечатлила - потребление чипа в
процессе пинга по ethernet 10 мА! Так что Гyдвин(51 знак., 21.12.2020 14:24, MCU, картинка, полностью)
- Это типа китайского Wiznet'a? - Звepoящep(29.12.2020 10:15)
- Если чО: Климатической камеры дома нет ;) Посему сегодня пришла в
голову дурная мысль сунуть платку в холодильник (-18) на пол дня,
ибо на улице всего -11. 10 мА с работающим ethernet, с учетом, что
LED питания на плате тоже откушивает свою долю настораживает. Но
все пучком - работает без проблем. Включал/выключал... Пользую 10
лет ENC28J60-I/SS. Он, сцуко, греется - подогревает себя на морозе
:) С ним проблем не было - все по даташиту. - Гyдвин(26.12.2020 19:05)
- Пока тут в оффтопе чистят черную морду, выкладываю пару PDF
переведенных на eng по стекам производителя BLE и NET... Гyдвин(23.12.2020 13:54, ссылка, ссылка)
- А ДШ аглицкий есть? - MBedder(22.12.2020 14:56)
- J-Flash - это хорошо, спасибо. Заодно нашлась репа с конфигами. - s_h_e(21.12.2020 17:56, ссылка)
- 10Mbit. Но за меньше 2$, вместе с Bluetooth. - Dingo(21.12.2020 16:41)
- цитирую с баша: Mahagam(174 знак., 21.12.2020 15:29)
- там встроенный EthPhy? - Ralex(21.12.2020 14:40)
- Блин, типа-корпоративчик на завтра перенесён... - POV_(29.12.2020 11:11, , Off, youtube, полностью)
- А эта... про мусорную реформу. Местный ООО "Чистый город" прислали
претензию с просьбой оплатить их услуги иначе - в суд в ближайшее
время. Argon(471 знак., 29.12.2020 10:29, Off, полностью)
- пиши заявление в СК о вымогательстве. - =L.A.=(29.12.2020 14:45)
- Заплатить и тут же встречный иск. За неоказанные услуги :) Cкpипaч(331 знак., 29.12.2020 12:19)
- В моей деревне года два как поставили контейнеры - в километре от
дома, да еще и вдали от дороги. Мы с соседями не платим, мусор и
отходы отвозим на своих машинах в попутные контейнеры в близлежащих
местах. А квитанции в ЛК Мосэнергосбыта генерируются в двух
вариантах - ЭЭ+ТКО и только ЭЭ. Если вздумают предъявлять
претензии, то должны будут доказать, что "услуга" мне и ближайшим
соседям фактически оказывалась - MBedder(29.12.2020 11:26)
- говорю для заглушения. Считай это налогом(оброком). Имею дом в
деревне, под дачу, там не живу. ПлачУ за вывоз мусора и там и тут,
хотя одновременно в двух местах не живу и мусор в 2 раза больше не
генерирую. Еще пример: имею 2 машины, на одной езжу другая стоит,
потом на другой езжу первая стоит. ОСАГУ приходится платить за обе.
За вывоз мусора платить придется, а вот если есть желание
побороться за справедливость, то это уже другая история(письма,
запросы, обращения) abivan(181 знак., 29.12.2020 11:11)
- Если человек предприятие по программированию в облаке, то он должен
производить мусор, хоть убейся. По закону так и никак. maik-vs(64 знак., 29.12.2020 10:32)
- Понадобилось в телефон добавить NFC * Кто-нибудь сталкивался с
годной вещью - USB-NFC и что бы с Android работало? symbions(239 знак., 29.12.2020 13:32, Off, полностью)
- Однозначно. Чтобы успешно трейдить и сразу шагнуть в мильонэры klown1(1832 знак., 26.12.2020 22:26, Off, полностью)Cкpипaч
- Кажется, в 2013 я намайнил несколько битков, они тогда стоили
сугубо символически. Понял что 15 баксов в месяц (а тогда бакс был
33 рубля) едва оплатит мне электричество потраченное и забил. Ну и
теперь конечно вопрос, где этот логин пароль, всё кануло в лету )))
Я думаю, по интернету таких историй тысячи ) - Ralex(30.12.2020 12:39)
- Не трейдить нужно, а холдить. Этo_Я(395 знак., 26.12.2020 22:45)
- А теперь откатись на пять лет назад и klown1(781 знак., 26.12.2020 23:02, картинка)
- Есть надежный способ Codavr(1 знак., 26.12.2020 23:27, картинка)
- Ну и по нашей теме, Техас и АД также не смотря на кризисы, санкции,
пандемии, перенос производства, спад производства, торговые войны с
Китаем - растут. klown1(167 знак., 26.12.2020 23:08, картинка, картинка)
- Холдинг - это тоже трейдинг. Только холдинг. - Этo_Я(26.12.2020 23:06)
- #MicrosoftFacebookGoogleLohi #AppleAmazonNetflixLosers - Codavr(26.12.2020 22:52)
- Предлагаю спецам коллективно обозреть спектр китайских аналогов
STM32 на предмет перспективности конкретных линеек (небольшое
потребление, заменяемость) - General(28.12.2020 12:41, MCU, ссылка, полностью)
Чёрный пенни, 1840 год
Первые цифровые часы, 1970 год
Раскрыта тайна постепенного увеличения числа камер на мобильных телефонах
Прозрачный контейнер для хранения кабелей
Росатом разрабатывает чип для аккумуляторов. Ориентируются на выпуск 1 млн штук...
Производитель чипов SMIC в прошлом году потратил на исследования больше любой друг...
В 2025 году Apple рассчитывает закупить более 19 миллиардов чипов на заводах в США.
Крупное поступление источников питания Delta Electronics
Массовый выпуск чипов для сторонних клиентов Intel начнёт только в 2028 году спрогноз...
Индийская мечта о чипах рухнула Гиганты Zoho и Adani отказываются от миллиардных прое...
)
)
)
