- Кто покупал на Алиэкспресс? Объясните. Ljutik1(305 знак., 24.03.2022 12:03, SCH, полностью)
- Где бы найти ответную часть соединителя SRCB2A16-14P на кабель? - KLIM83(24.03.2022 10:51, SCH, полностью)
- Вчера получила по почте 2 штуки STM32F103RCТ6 по цене 490 руб за
штуку, где цена уже отражает кризис в полупроводниковой
промышленности, но еще не учитывает события в Украине (заказ успела
сделать чуть раньше). Теперь у меня осталась только она проблема -
самой их припаять на плату. :) Kceния(92 знак., 24.03.2022 13:28, SCH, картинка, полностью)m16
- С микроскопом и моим севшим зрением шаг 0.4 - 0.5 легко паяется
дешманской паяльником Quick c тонким жалом "конус", вот припой
тонкий надо, у меня Фелдер 0.35, а желательно 0.2 он дороже, да еще
продает фирма, что для ремонта сотовых что то поставляет. Проще
делаю, главное один пин прихватить и все выровнять, дальше можно
хоть 50 залипух сделать, а потом лишнее оплеткой снять, для этого
жало косой цилиндр удобно. Каждый по своему паять привык, надо
пробовать и выбирать, что Visitor(14 знак., 24.03.2022 20:45)
- Микроволной влёгкую. Чистым жалом ("топорик" китайчат. T= 330-350
гр. Ц.). Припоя там видно на плате как раз достаточно. Сдобрить
флюсом. Зафиксировать пару-тройку контактов проца (лучше крайних) ,
ортодоксально корпусу (в 3-сторонах. Антисдвиг т.с.). Лучше под
оптич. микроскопом ("китаец" с 7" экраном и краевой подсветкой за
глаза хватит). Сотнями такие корпуса запаивал. Быстро выходит.
(монтажницы, порой куралесили :) P.S. О чём они думают за работой?
:)) SERGHIO(72 знак., 24.03.2022 20:23)
- Ну это совсем не проблема, было бы, что припаять. Я так понимаю в
Москве, если самой сложно, то обращайся. - _ctac_(24.03.2022 13:47)
- Может совет дадите, как такой пастой паять многоножки? (можно не от
себя лично, а ссылочку). Эта паста и паяльная станция с феном есть. Kceния(1 знак., 24.03.2022 14:02, ссылка)
- Судя по фото, паста на платы уже нанесена (и расплавлена). Так, что
перед нанесением новой пасты старый припой нужно удалить. Хотя я бы
не стал заморачиваться, а просто нанес на контактные площадки флюс,
положил сверху кристалл и нагрел феном. Припой расплавится и за
счет сил поверхностного натяжения кристалл сам встанет на место.
Потом только нужно будет визуально проконтролировать на наличие
замыканий и качество пайки вообще. - reZident(24.03.2022 14:35)
- На мой взгляд, дорожки там просто залужены, но ничего на них не
нанесено. Проблему вижу с ногами контроллера, т.к по своему
[негативному] опыту опасаюсь, что припой к ним не пристанет. - Kceния(24.03.2022 16:29)
- судя по фото, там уже был мк и его удалили! Это точно не лужение
при изготовлении печатной платы! припоя там за глаза! мажте флюсом,
устанавливайте мк и грейте феном !!! - Aleksey_75(24.03.2022 16:53)
- а если там бессвинцовый припой? имхо : снять весь припой оплёткой,
вымыть плату и без всяких фенов запаять паяльником свинцовым
припоем с некоторым избытком флюса что исключит "слипание" ног. - m16(24.03.2022 19:36)
- Поняла. Пожалуй, так оно и было. Свою ошибку продавец так и не
признал, сославшись на то, что я купила "Основную плату" без
"Симулятора", т.е. выбрала "Тип 1". Будьте добры - проверьте по
ссылке, положены ли мне были контроллеры на этой плате или это моя
ошибка с заказом? Kceния(1 знак., 24.03.2022 17:05, ссылка)
- Да ладно. Если нанести пасту, не поставить м/с и нагреть в печи,
приблизительно вот так и получится. - SciFi(24.03.2022 16:59)
- Корпус там TQFP - лучше обычным паяльником по одному выводу или
микроволной, если есть такое жало. Нанести флюс на контактный
площадки, установить чип, прихватить два вывода по диагонали,
проверить, что стоит ровни и остальные припаять. Площадки похоже
уже залиты припоем, наверно после группового монтажа компонентов,
лучше излишек припоя убрать, например оплеткой. Можно конечно и
феном сделать, с учетом, что на площадках уже припой с избытком
есть. Тогда опять нанести _ctac_(483 знак., 24.03.2022 14:34)
- Судя по фотке ваших платок - там паста не нужна (припой уже есть на
площадках). Просто намазать флюсом, поставить микросхему на
площадки и нагреть феном до расплавления припоя - LightElf(24.03.2022 14:33)
- Ну вот как такое оценивать, как не вредительство? Отладочная плата
от AD была заказана и оплачена до текущих событий. Кое-как доехала
до Мск и некоторое время полежала на складе, пока продавец (имя
которого начинается на Ко, а заканчивается на ел) тормозил с
отгрузкой, разбираясь с ценами и курсами. Наконец отгрузка
началась, но продавцу к тому времени сообщили, что товар
производства AD находится под санкциями США и они отправили плату
обратно в США! Нафейхуа?! Она же уже в reZident(26 знак., 18.03.2022 00:34, SCH, полностью)
- у нас таможня по эту сторону границы (стесняюсь их называть
российской, поскольку поддержали пиндосов antm(31 знак., 23.03.2022 22:06)
- недавно в магазине "Профи" купил паяльник на 40Вт. Снаружи выглядит
как хороший советский. Но при попытке воспользоваться выяснилось
сначала, что нагреватель закреплен только со стороны жала и
качается в трубчатом корпусе. Во вторых нихром нагревателя снаружи
неизолирован. При попытке надавить жалом на какой либо предмет
нагреватель смещается и витки спирали замыкаются на трубку-корпус.
Причем заботливый изготовитель предусмотрел заземление этого
корпуса. - =L.A.=(21.03.2022 11:44)
- А почему мы не услышали погоняло сих доблестных торговцев? - Kpoк(20.03.2022 21:25)
- Этот замечательный продавец хотел нашу партию микроконтроллеров
взад назад отправить, которые уже были в России на их складе. Вроде
в конце концов их отговорили от этого шага. - mr-x(20.03.2022 10:29)
- Есть новая статья в УК за соблюдение санкций. Пишите заяву в
прокуратуру. Вряд ли кого то посадят но пусть манагеры охуевшей
организации хотя бы обосрутся от страха. - 3m(18.03.2022 07:44)
- Офисные столичные хомячки как раз именно та публика, которая и есть
костяк оппозиции. Эти долбоебы поголовно уверены, что не их
ничтожество виной их незавидной участи, а рэжим. Если их посадитьв
правильный капитализм, то немедля как по волшебству возникнет вилла
с басейном наполненая длинноногими красотками, бар с выпивкой, и
лаборджини у ворот. - Codavr(18.03.2022 00:42)
- (уже нашёл) Скиньте, пожалуйста, в upload техническое описание
К5559ИН14АSI (миландровский драйвер шины CAN) VVB(163 знак., 23.03.2022 10:23, SCH)
- На ALI, ничего подходящего не не нашел. Вроде удалось утоптать
начинку БП от ноута, но шибко коряво получается - не нравится.
Хочется сделать красиво - на общей плате. Короче, нужен источник
питания AC/DC 24В/3..4A минимально возможных габаритов. Цель благая
- сэкономить место: Гyдвин(1072 знак., 07.02.2022 22:17, SCH, картинка, полностью)
- Нашел-таки устраивающий вариант! Минималистический мультифункционал
;) Гyдвин(301 знак., 21.03.2022 21:19, картинка)
- А может ну его трахаться? Купить китайский универсальный БП для
ноутбуков, подкрутить ООС, чтобы было 24В и все. - Yurasvs(08.02.2022 10:52)
- Имхо ничего лучше чем просто купить какой-нибудь AC/DC от MeanWell
тут не придумать. - Ralex(08.02.2022 10:31)
- +1 - Лaгyнoв(08.02.2022 13:40)
- А что-то типа HandsKit 909D+, LUKEY 853D, ZHONGDI ZD-8901 не
годятся? Или в виде стойки блочков а-ля паяльная станция на
HAKKO-T12? Использую HandsKit паяльник и фен в таком конструктиве -
думаю добавить в стойку блок питания - Vit(08.02.2022 05:47)
- А почему не взять такое? Evgeny_CD(1 знак., 07.02.2022 23:37, ссылка)
- Нельзя преобразователь оставить вовне, кирпичиком? Прицепить на
липучке за кромкой стола? А в самой подставке уже понижайку DC/DC
регулируемую оставить, в качестве лабораторного... Ну или AC/DC на
48В, мощность с запасом. А паяльник питать через свой
DC/DC-понижайку в подставке, наряду с лабораторным DC/DC. Nikolay_Po(109 знак., 07.02.2022 23:20, ссылка)
- Мой домашний паяльник Хакко, работающий от самодельной коробочки.
Покупался отдельно, без станции, внутри, как и у всех Хакко,
нагреватель на 24В 60Вт и датчик температуры на базе RTD. Внутри
коробочки плата электронного трансформатора для галогенок, вынутая
из родного корпуса, и простейший стабилизатор температуры на
компараторе с гистерезисом, как в утюге. Уставка регулируется
многооборотным подстроечником, шлиц выведен наружу, один раз
настроил по вкусу и все, больше не Yurasvs(343 знак., 07.02.2022 23:18, картинка)
- Лови --> MBedder(1 знак., 07.02.2022 22:34, ссылка)
- Я когда то брал такой ILYAUL(22 знак., 07.02.2022 22:31)
- В общем, искать "Электронный трансформатор для галогеновых ламп".
Тыкнул запросом в Гугл, надыбал такую страничку (ссылка) Nikolay_Po(386 знак., 07.02.2022 22:27, ссылка)
- Выскочила рекламка в яндексе - импортозамещенные DC/DC
"попиновосовместимые" с чем-то (не вникал). Приглашают на
экспоэлектронику в апреле. По-моему, москвичам и прочим, кто
заинтересован, в этом году сам аллах велел посетить. Наверняка и
китайцы будут. Много китайцев. Наверное. Argon(1 знак., 21.03.2022 18:44, SCH, ссылка, полностью)
- Были часы M41T62LC6F, маленький корпус и встроенный кварц, теперь у
производителя они помечены "не для новых разработок". замены нету,
все в больших корпусах и без кварцев внутри. NAUT(24 знак., 28.02.2022 09:31, SCH, полностью)
- Уже год как применяю дешевый китайский аналог чипа RS5C372A с
цифровой коррекцией частоты и внешним кварцем. После калибровки по
GPS уход частоты за год составляет примерно 1 минуту, что сравнимо
с DS3231. Дополнительно поставил термистор и при включенном приборе
подстраиваю частоту по формуле (правда не знаю помогает ли это). В
целом решение укладывается менее чем в 70 руб. - losha(01.03.2022 11:48)
- Недорогие RTC со встроеным кварцем. RX8900CE RX4111CE RX8130CE
RV-8564-C2. Что-то есть тут General(235 знак., 01.03.2022 10:35 - 10:46, ссылка, ссылка)
- спасибо, по ним буду искать китайские аналоги, но да, lcsc шерстил,
микрокристал Швейцария (считай тот же ST, от него надо уходить),
Epson Япония. ищу китайцев - NAUT(01.03.2022 10:54)
- Первое, что выфильтровалось навскидку (смотрел по корпусу, в SO-8
кварц не поместить, MEMS дорого): "Чип точных часов реального
времени" "...встроенный цифровой кварцевый генератор с
температурной компенсацией 32,768 кГц". Но корпус, по сравнению с
M41T62LC6F, огромный. Nikolay_Po(1 знак., 01.03.2022 10:43, ссылка)
- DS3231 Только без буквы M - ILYAUL(28.02.2022 12:52)
- Китайцев не знаю, есть у Microcrystal microcrystal(1 знак., 28.02.2022 09:37,
, ссылка)
- У кого как с ПЛК и пром. автоматикой? Производителей подводит
отсутствие готового товара на складах. Всё как ранее описывал Скрипач - на складах ноль, только заказы в производство. Nikolay_Po(2930 знак., 20.03.2022 00:15, SCH, ссылка, ссылка)
- [Сводная] Что из микросхем точно НЕ под санкциями. Свои сообщения либо
прикрепляйте в качестве ответа, либо устанавливайте у них тег
"санкции". - General(19.03.2022 22:33, SCH)
- [Сводная] Что из микросхем точно под санкциями. Свои сообщения либо
прикрепляйте в качестве ответа, либо устанавливайте у них тег
"санкции". - General(19.03.2022 22:29, SCH)
- не нашел специальной темы чтобы быть в курсе, NAUT(255 знак., 19.03.2022 10:05, SCH, ссылка, ссылка, полностью)Make_Pic
- Кто есть кто в мировой микроэлектронике. Может уже раньше и было.
Тяжело будет. Solo(1 знак., 19.03.2022 11:53, SCH, ссылка)
- Присмотрелся к новостям в правой колонке, от "Теллур", полазил по
их новостям. Поставляют от Китайцев Shanghai Chipanalog
Microelectronics Co. Замена цифровых изоляторов от АД, порты с
гальваноразвязкой, есть даже с ДС - ДС на кристалле, еще другой
фирмы чипы памяти магниторезистивной приличного размера, что у нас
вообще не производится, еще мало известная фирма скоростные АЦП и
ЦАП делает до 1 ГГЦ с явной заточкой под квадратурную обработку. - Visitor(18.03.2022 20:36, SCH, полностью)

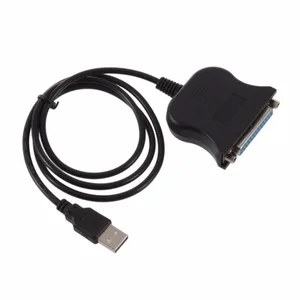

- Кто-то LPT-порт еще помнит? :) Вопрос: если вывести на печать,
скажем, символ "A", то как долго он потом держится на выходе, если
больше ничего не печатать? Или как только строб прошел, так уровень
пропал? Kceния(184 знак., 17.03.2022 16:08, SCH, ссылка, картинка, полностью)
- CreateFile("LPT1",...) + write(handle, bufer, len) ? с COMxx
прокатывает - ucMike(17.03.2022 23:35)
- Вот Codavr(1 знак., 17.03.2022 22:55, ссылка)
- У меня книжка завалялась с описанием LPT. Давно не открывал :-)
Если надо будет, могу эти странички отсканировать. Только сначала в
Вики гляньте, должно быть. - Visitor(17.03.2022 19:03)
- Есть же FTDI у которого синхронный параллельный порт со всеми
положенными дровами. - ASDFS(17.03.2022 17:08)
- Уровни фиксируются по фронту строба. Так и остаются. В старину этим
пользовались и для зажигания лампочек и для управления шаговыми
моторами. - Kpoк(17.03.2022 16:33)
- В старину LPT был однонаправленный. Потом он стал двунаправленным.
И можно ли так делать для двунаправленного режима - вопрос. Я лично
не знаю. ИМНО, вопрос требует изучения. - il-2(18.03.2022 05:23)
- Мне однонаправленного (на вывод) достаточно, т.к. хотела
использовать LPT-порт для управления внешним устройством через USB,
чтобы не городить эту связь на контроллере, которые по нынешним
временам дороги. Тогда как адаптер Kceния(101 знак., 18.03.2022 05:53)
- сколько пинов управления надо? - Mahagam(18.03.2022 10:22)
- Необходимо 6 (шесть), но если делать, то уж на все 8. На этот
адаптер намерена напялить вот этот клеммник: Kceния(2 знак., 18.03.2022 11:31, ссылка, картинка)
- Беда, коль сапоги начнет тачать пирожник, а пироги печи -
сапожник(с) - MBedder(18.03.2022 11:32)
- А вы чем недовольны? Всё очень хорошо друг в дружку втыкается. :) - Kceния(18.03.2022 11:35)
- Экономiя на спичкахъ. - KLIM83(18.03.2022 11:51)
- А вы бы какую альтернативу предложили? Ваять агрегат размером с
чемодан? :) - Kceния(18.03.2022 11:52)
- взять хотя бы простенькую ардуинку и прошить в неё программу -
принять байт по уарту и выдать его в порт. - m16(18.03.2022 11:58)
- CDC на любом контроллере, далее по вкусу, ибо затраты времени тоже
надобно учитывать. - KLIM83(18.03.2022 11:56)
- С контроллером та проблема, что какой-то приличный корпус для него
потом надо делать с разъемами на торцах, а это крайне сложно и
дорого. Для ардуин, говорят, бывают готовые коробочки, но опять же
платы бывают по размеру разные (стандартизированы только разъемы),
а стало быть, снова придется слесарным делом заниматься, к которому
у меня нет призвания. :) А тот вариант, который мне понравился, -
предельно дешевый в реализации - ничего точить не надо, и опять же
в готовых Kceния(9 знак., 18.03.2022 13:00)
- Ура! Осталось только узнать, на этот юсбовый LPT байт оправить (в
DOS это очевидно). - Kceния(17.03.2022 16:55)
- стр 17. IBAH(1 знак., 17.03.2022 16:23, ссылка)
- В наплатных- данные остаются до поступления новых. - KLIM83(17.03.2022 16:12)
Эратосфен, 246 год до н.э.
Блез Паскаль, 1623 год
Создан первый в мире двумерный бескремниевый компьютер .
Funding Cuts Jeopardize U.S. Chip Supply Chain Study
