- Еще раз мысли по перспективам этого MCU. Это очень хороший как отладочно-тренировочный, так и серийный камень. [MCU + FPGA, все QFP]. Evgeny_CD(6154 знак., 19.05.2018 03:10 - 03:35)
- Errata на 2 версии масок. Как их отличить по pn при заказ - не описано, 1N87P не содержит критичных ошибок, 0N87P содержит очень плохой баг первого цикла операций записи по DDR. e9319: MDDRC: DDR2 interface will not properly drive the DQ signal Evgeny_CD(52 знак., 18.05.2018 23:58)
- Цены Mouser Evgeny_CD(224 знак., 18.05.2018 23:49)
- RTOS от Mobilia запускается в среде S32 от NXP с полтычка. Также обладает всеми дровами. atrel(97 знак., 26.10.2017 15:17)
- Спасибо! "RTOS от Mobilia" простите мою серость, не гуглится такого. Можете ссылку дать? - Evgeny_CD(26.10.2017 15:34)
- Ищи на странице камня в разделе <a atrel(272 знак., 27.10.2017 08:40)
- Спасибо! Вот оно -> - Evgeny_CD(27.10.2017 16:24, ссылка)
- Ищи на странице камня в разделе <a atrel(272 знак., 27.10.2017 08:40)
- Спасибо! "RTOS от Mobilia" простите мою серость, не гуглится такого. Можете ссылку дать? - Evgeny_CD(26.10.2017 15:34)

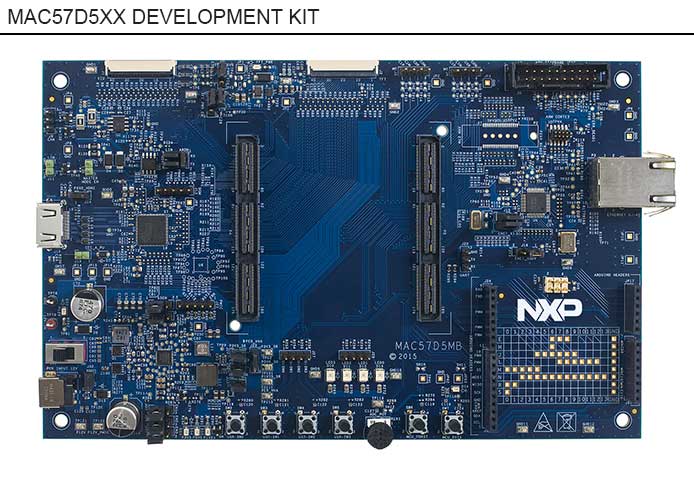

- Плата пришла. Остался вопрос чем шить? Какой дебагер использовать? Какую среду разработки? - atrel(12.07.2017 11:08)
- Что удалось сделать на плате? Удалось ли поднять GPU не под Linux? - Evgeny_CD(12.10.2017 22:31)
- Как впечатления от работы с платой и микроконтроллером? - Evgeny_CD(27.07.2017 01:56)
- Впечатления крайне плохие. Все примеры набросаны в GreenHills портировать их в S32 крайне геморно. - atrel(24.08.2017 16:43)
- Спасибо! Тем не менее, что удалось завести, насколько быстро оно работает? Очень интересная любая инфа. - Evgeny_CD(24.08.2017 16:50)
- Впечатления крайне плохие. Все примеры набросаны в GreenHills портировать их в S32 крайне геморно. - atrel(24.08.2017 16:43)
- Начать с фирменной среды -> - Evgeny_CD(12.07.2017 13:37, ссылка)
- А есть где нибудь библиотеки OpenVG? Я нашёл одну. Но она далека от совершенства. atrel(14.07.2017 11:47)
- Так так... на этот камень есть порт MQX полный, включая поддержку GPU!!! Вот это уже куда интереснее!!! Evgeny_CD(08.07.2017 02:34, ссылка)
- Скоро стану владельцем демоплаты с данным камнем. Что посоветуете для организации работы? Linux or embedded RTOS. - atrel(07.07.2017 16:35)
- Вот что есть из готовых портов на эту борду -> для А5 Linux 4.1.17 kernel with drivers for peripherals on HALO and runs on A5 core of HALO. Supported modules include Ethernet, DDR, QSPI, DCU, DMA, CSE2, CAN, ICC, I2C and GPU (Vivante). Evgeny_CD(691 знак., 08.07.2017 02:16, ссылка)
- Видео нужно будет просто выводить на дисплей. Да, GUI будет присутствовать. Для адекватной реализации работы GPU линь желателен? - atrel(09.07.2017 21:12)
- Телепатия не помогает. Надо на евалборде изучать, поддержаны ли нужные функции GPU. Evgeny_CD(78 знак., 09.07.2017 21:57)
- Да, пожалуй. Не буду спешить, придёт платка там и попробую. А вот mqx гляну, спасибо. - atrel(09.07.2017 23:29)
- Телепатия не помогает. Надо на евалборде изучать, поддержаны ли нужные функции GPU. Evgeny_CD(78 знак., 09.07.2017 21:57)
- Видео нужно будет просто выводить на дисплей. Да, GUI будет присутствовать. Для адекватной реализации работы GPU линь желателен? - atrel(09.07.2017 21:12)
- "Работа" - это что? Лампочками поморгать или всё-таки изделие сделать? - SciFi(07.07.2017 16:50)
- Выполнить задачу, согласованную с заказчиком. - _basile(09.07.2017 23:16, )
- Да изделие. Динамический HMI интерфейс. Вывод видео. Ну и лампочками, куда-же без них. - atrel(07.07.2017 16:54)
- А что это за 6 крупных разъемов (2 раза по 3) в центральной части платы? И почему между ними пусто? - Ксения(07.07.2017 17:10, картинка)
- Вот что есть из готовых портов на эту борду -> для А5 Linux 4.1.17 kernel with drivers for peripherals on HALO and runs on A5 core of HALO. Supported modules include Ethernet, DDR, QSPI, DCU, DMA, CSE2, CAN, ICC, I2C and GPU (Vivante). Evgeny_CD(691 знак., 08.07.2017 02:16, ссылка)
- Кстати, у чипа еще чудесная дыркоустойчивость FLASH: 1к циклов - 50 лет хранения, 100к - 20 лет, 250к - 10 лет. "Вы сдохнете раньше, чем Ваша радиостанция" - Evgeny_CD(20.06.2017 14:07)
- SAC57D54HCVMO залег на склад Digikey. 100 - $21.852 ARM® Cortex®-A5, -M4, -M0+ MAC57Dxxx Microcontroller IC 32-Bit Tri-Core 80MHz, 160MHz, 320MHz 4MB (4M x 8) FLASH 516-MAPBGA (27x27) 1.0мм - Evgeny_CD(20.06.2017 12:49)
- "А теперь, уважаемые пассажиры, командир корабля, пилот первого класса товарищ Иванов, попытается всю эту хуйню поднять в воздух!"(с) :)) - MBedder(20.06.2017 12:38)
- Вообще уникальные чипы. Удивительно, что они пока не стали популярными. - Evgeny_CD(19.06.2017 23:27)
- Чойта у него эзернет всего один и usb нет совсем. Уартов кот наплакал. На периферию пожмотились. Вот нафига моторконтроллеру дисплеи? А если под медиацентр затачивали - почему без USB? Инвалид. - =AlexD=(20.06.2017 09:31)
- Шаговик на показиметр скорости - это тоже двигатель, и их может быть несколько в приборной панели. - Evgeny_CD(20.06.2017 14:45)
- Изначально они для головы авто. Но для ПЛК тоже хорошо подходит. - Evgeny_CD(20.06.2017 10:00)
- Чойта у него эзернет всего один и usb нет совсем. Уартов кот наплакал. На периферию пожмотились. Вот нафига моторконтроллеру дисплеи? А если под медиацентр затачивали - почему без USB? Инвалид. - =AlexD=(20.06.2017 09:31)
- Есть интересный нюанс. У чипа два сдвоенных контоллера QSPI. Т.е. ставишь 2 QSPI "флешки", CLOCK и SSEL параллельно, а остальные 4 пина - на свои пины камня. И получается 100Мбайт/сек извращенная, но все же шина. - Evgeny_CD(06.08.2016 00:46 - 01:05)
- Чем стандартный SD v3.0 не устаивает? в iMX6 "Up to 832 Mbps" вроде - iShust(06.08.2016 23:34)
- Сложность протокола. QSPI сожрет сильно меньше LE в FPGA. Вопроса с лицензиями не возникнет. - Evgeny_CD(20.06.2017 12:26)
- У меня табуретка шатается. Вот если такой чип подложить под ножку, то меньше шаталась бы, если бы чип был на 0,5 мм тоньше :-) - SciFi(06.08.2016 01:13)
- Вот раньше корпусы (QFPCY7C3741, omega-dvd) были толщиной 4мм. saifullin2(28 знак., 06.08.2016 06:52)
- Мы вот недавно iMX6Dual спаяли дохлый (в зелике умельцы помогли). Я вот думал, что с ним делать, а ты такую шикарную идею подсказал! - Evgeny_CD(06.08.2016 01:42)
- Чем стандартный SD v3.0 не устаивает? в iMX6 "Up to 832 Mbps" вроде - iShust(06.08.2016 23:34)
- толку от LQFP, если DDR2 только FBGA? - lexxx-lexxx(05.08.2016 10:45)
- SODIMM (или как их там в нубуках называют) бывают в промышленном исполнении? Хотя, конечно, разъём и промышленное - тоже несколько не сходятся... - Точка опоры(05.08.2016 21:17)
- Вот кстати да. Доколе? И ведь они не одни такие - лепят разводилово для любителей ЛУТ ;) - Lightelf(05.08.2016 20:23)
- В QFP только SDRAM 16 бит. Так что все сбалансировано. - Evgeny_CD(05.08.2016 21:16)
- 32-х битные тоже бывают - AlexG(20.06.2017 11:14)
- Вы абсолютно правы! Я всегда это знал, но на помент написания поста сходил на Digikey - и обнаружил, что все 32 битные в 86-TFSOP obsolete. Вчера сходил проверил еще раз - это они у Micron obsolete, зато Digikey положил на склад много таких SDRAM Evgeny_CD(75 знак., 20.06.2017 12:25)
- У Микрона MT48LC4M32B2P-6A IT и ей подобные вполне себе production на сайте - AlexG(20.06.2017 12:51)
- Вы абсолютно правы! Я всегда это знал, но на помент написания поста сходил на Digikey - и обнаружил, что все 32 битные в 86-TFSOP obsolete. Вчера сходил проверил еще раз - это они у Micron obsolete, зато Digikey положил на склад много таких SDRAM Evgeny_CD(75 знак., 20.06.2017 12:25)
- 32-х битные тоже бывают - AlexG(20.06.2017 11:14)
- В QFP только SDRAM 16 бит. Так что все сбалансировано. - Evgeny_CD(05.08.2016 21:16)
- NXP предлагает для этого камня среду S32DS: S32 Design Studio IDE -> Вообще-то S32 - это другое навороченное семейство для automotive, закрытое. Но если поддерживается - хорошо! - Evgeny_CD(05.08.2016 02:41, ссылка)
- Забавно так Digikey изобразили exposed pad на крыше :-) - SciFi(04.08.2016 16:48, картинка)
- Да, корпус у них вполне нормальны, с падом на "жопе". - Evgeny_CD(05.08.2016 01:09)
- А где у него уарт? :-) - SciFi(04.08.2016 13:40)
- 3 шт. В этом они слабаки :) - Evgeny_CD(04.08.2016 14:46)
- Давно жду аналога от ST. Они хоть в направлении второго ядра на кристалле движутся? - Shuuura(04.08.2016 13:23)
- Вероятно, вы говорите о MPC56XX -> и MPC57XX --> Там есть двухядерные варианты, в которых Lockstep лидо задан жестко, либо его можно включить|отключить на старте. STM является вторым поставщиком по этим камням. Вполне возможно, что Cortrex-A5 не Evgeny_CD(250 знак., 05.08.2016 21:56, ссылка, ссылка)
- ЯР поддерживает -> - Evgeny_CD(04.08.2016 03:13, ссылка)
- И кушает камушек прилично. "На всю катушку" 800 ма типично, до 1500 ма максимум. Ядро 1.25В рекомендуемое. Как раз 1W получается. - Evgeny_CD(04.08.2016 02:56)
- Errata не нашел. Есть внутри технического нануала (в начале) дополнения к нему по мере перехода к SAC от MAC. Так что возможно, что Errata просто пустая, как это у Renesas бывает. - Evgeny_CD(04.08.2016 02:49)
- Без ложки дегтя не обошлось. Внешней параллельной шины нет совсем. Для быстрого канала к внешней FPGA придется интерфейс на QSPI колхозить, благо QSPI здесь 2 штуки, и 100 Мгц DDR каждый. - Evgeny_CD(04.08.2016 02:45)
- А зачем тогда 200 ног? - Крок(04.08.2016 13:31)
- Два дисплея поддерживает, 32 бита DDR тоже лапы ест. Там много разных блоков всяких на кристалле. - Evgeny_CD(04.08.2016 14:45)
- а нельзя всё то же самое, только без дисплеев и ДДР? Ног эдак на 80? - Крок(04.08.2016 17:30)
- SAMV70 & SAMV71 к Вашим услугам -> От 64 ног По скорости основного ядра примерно то же самое будет (там Cortex-M7 300 Мгц), FLASH 2М, ОЗУ 384к, сильно дешевле. - Evgeny_CD(05.08.2016 01:14, ссылка)
- Ага. Спасибо. - Крок(05.08.2016 09:18)
- Голосую за 144 ноги без DDR, но с дисплеем. - Lightelf(04.08.2016 17:36)
- Дисплей = 16(18 для зануд)+6 ног. Остальные сто кому? - Крок(04.08.2016 17:40)
- 1-2 камеры, пару RMII, UART штук шесть, QSPI,SPI,I2C, SD, ADC 8-10bit, USBH - так и наберется. RENESAS даже в 176 пинах не осилил все перечисленное. - Lightelf(07.08.2016 14:35)
- Вспоминаю, как Гюльчатай перечисляла обязанности русской жены - стирает, готовит, любит - и всё одна? - Крок(07.08.2016 14:45)
- Их же там трое. - Lightelf(07.08.2016 15:29)
- Семеро вообще-то - Крок(07.08.2016 15:36)
- Их же там трое. - Lightelf(07.08.2016 15:29)
- Вспоминаю, как Гюльчатай перечисляла обязанности русской жены - стирает, готовит, любит - и всё одна? - Крок(07.08.2016 14:45)
- 1-2 камеры, пару RMII, UART штук шесть, QSPI,SPI,I2C, SD, ADC 8-10bit, USBH - так и наберется. RENESAS даже в 176 пинах не осилил все перечисленное. - Lightelf(07.08.2016 14:35)
- Дисплей = 16(18 для зануд)+6 ног. Остальные сто кому? - Крок(04.08.2016 17:40)
- Хочется МК и 500 DMIPS? Зачем? - SciFi(04.08.2016 17:32)
- Обрабатываем сигнал от дюжины-другой датчиков. На выходе, грубо говоря "годен-не годен". (Ну ладно, можно ещё гнать протокол для архивирования). Разрешение во времени по выходу желательно не хуже 10 мс. Измерения гораздо чаще. Сложность Крок(103 знак., 04.08.2016 17:39)
- Именно так. Добавлю. Evgeny_CD(595 знак., 05.08.2016 01:24)
- Обрабатываем сигнал от дюжины-другой датчиков. На выходе, грубо говоря "годен-не годен". (Ну ладно, можно ещё гнать протокол для архивирования). Разрешение во времени по выходу желательно не хуже 10 мс. Измерения гораздо чаще. Сложность Крок(103 знак., 04.08.2016 17:39)
- SAMV70 & SAMV71 к Вашим услугам -> От 64 ног По скорости основного ядра примерно то же самое будет (там Cortex-M7 300 Мгц), FLASH 2М, ОЗУ 384к, сильно дешевле. - Evgeny_CD(05.08.2016 01:14, ссылка)
- а нельзя всё то же самое, только без дисплеев и ДДР? Ног эдак на 80? - Крок(04.08.2016 17:30)
- Два дисплея поддерживает, 32 бита DDR тоже лапы ест. Там много разных блоков всяких на кристалле. - Evgeny_CD(04.08.2016 14:45)
- А зачем тогда 200 ног? - Крок(04.08.2016 13:31)
- Сильный конкурент Renesas RZ/T1 -> --> и по цене, и по фичам камня. Все таки проц, сопроцессор и мелкий сопроцессор - это сильно! По плавучке NXP будет заметно быстрее RZ/T1, потому что NEON. Графконтроллер (которого в RZ/T1 вообше нет), DDR2 320 Evgeny_CD(128 знак., 04.08.2016 02:25, ссылка, ссылка)
