caxapa.ru :: Программатор для SAM D21 по SWD. Что покупать, чтобы было не дорого?

16+
Понедельник
18 июня Вход |Карта сайта | |Upload | | PARTS
	О смысле всего сущего • 0xFF • Средства и методы разработки • Мобильная и беспроводная связь • Блошиный рынок • Объявления •		•Микроконтроллеры •ARM •AVR •PIC •MSP •PLD,FPGA,DSP •Кибернетика •Технологии •Схемы, платы, компоненты
ARM-контроллеры

Ответы Развернуть
- Всем спасибо за советы! Заказала на AliExpress сразу два - дешевый и тот, что чуть круче. В надежде, что хотя бы один до меня дойдет, а то всё, что по фасовке похоже на сотовый телефон, на почте пропадает бесследно. - Ксения(29.07.2017 15:50, ссылка, ссылка)

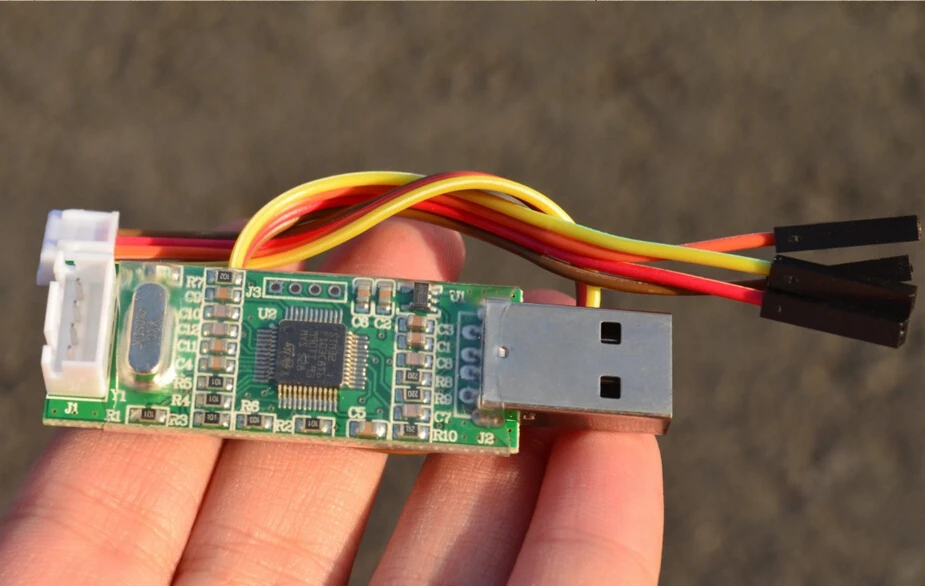

- Мне бы конкретно что-то порекомендовать, но подешевле. Скажем это годится? => (+)- Ксения(27.07.2017 23:35 - 27.07.2017 23:37, ссылка, картинка)
  - Возьмите вот такое что-то, раз и навсегда. И будете спокойно дружить с любыми ARM-ами (+)- LightElf(704 байт, 28.07.2017 09:58)
    - Меня разъем у него смущает - пусть он хоть и стандартный, но у меня на плате такого нет. Тогда как из дешевенького проводки торчат. Да и для SWD всего 3 проводка нужно, а у этого их аж целых 20. - Ксения(28.07.2017 16:04 - 28.07.2017 16:32)
      - это сегеровский стандарт, там кроме свд еще куча интерфейсов. Используйте только те, что нужны (сделав собственный кабель) и все. Кстати, там их не 40, а 20 - 0men(28.07.2017 16:10 - 28.07.2017 16:13)

        Меня коммуникация смущает. На картинках в интернете устрашают - где я такой переходник возьму, он небось дороже самого JLink'а стоит. (+)- Ксения(28.07.2017 16:42 - 28.07.2017 18:56, картинка)

        вот переходник на всЁ за 240 ре - Aleksey_75(29.07.2017 12:45, ссылка)

        неужели так сделать слишком сложно ? 4-контактный разъем swd, 2-х контактный swo (он не обязателен) (+)- 3m(28.07.2017 17:02, файл(ы))

        Да какой переходник? Купите цветные провода с контактами (+)- LightElf(216 байт, 28.07.2017 16:52 - 28.07.2017 16:58)

        А мне не нравится, даже четыре провода в STM8 бесят. Больше делать нечего, как с проводами мучиться. - vllv(28.07.2017 17:07)

        Когда 4 провода, то это замечательно! Особенно когда у каждого подписано его назначение. Тогда как у JLink'а c 20-пиновым разъемом нужно сперва выяснить нужные тебе номера пинов, а после чего еще долго гадать, где в том разъеме 7-ой и 9-ый пины. (+)- Ксения(122 байт, 28.07.2017 18:53 - 28.07.2017 18:58)

        Уж потрудИтесь один-то раз! Берёте лапшу на 4 проводка и аккуратно распаиваете на (+)- Antimouse(276 байт, 29.07.2017 12:59)

        Паять лень. Просто накалываю в IDC20... (+)- Гудвин(29.07.2017 21:04, файл(ы))

        Все варианты хороши, лишь бы быстро достичь результата. ;) - Antimouse(29.07.2017 21:24)

        Не, я понимаю что женщины любят прикидываться слабыми и ни к чему не годными :) Но разъем ARM JTAG стандартнее некуда, интернет вам подскажет. (+)- LightElf(28.07.2017 19:48, картинка)

        как вы все усложняете... - 0men(28.07.2017 19:10)

        +1 - Vit(28.07.2017 17:00, ссылка)

        Да не нужен вам это переходник! берете IDC кабель из 6 жил, на одном конце ваш разъем, а на другом 6 гнезд отдельных. Их и втыкаете в 20ти пиновый j-linka - 0men(28.07.2017 16:51)
  - J-Link-OB имеет туеву хучу версий, и все они с лицензионными ограничениями, а клоны не апгрейдятся. Например, для клона J-Link-OB-072 есть прошивки для сеггер 5.12f, 6.10n, и как минимум ещё одна. Оно проявляется на более-менее новых камнях (+)- Vit(286 байт, 28.07.2017 07:08)
    - Вот оно-то меня и пугает. А тут еще на сахаре прочла это (см ссылку), а у меня тоже SAMD21, а не STM32. Потому и беспокоюсь на счет того, какой программатор покупать. Может быть, кто-то отзовется, у кого тоже SAMD21? - Ксения(28.07.2017 22:01, ссылка)
      - Не поняла смысла вашего сообщения. Что вы конкретно рекомендуете? - Ксения(28.07.2017 22:39)

        кетайский клон J-Link v8 или JetLink v9 - некетайский клон J-Link v9 - Vit(28.07.2017 22:48, ссылка, ссылка)

        Оно с IAR будет работать? А то дешевенький обещает, а дорогой нет: (+)- Ксения(230 байт, 28.07.2017 22:56)

        из клонированных J-Link-OB мне известны пока два - на STM32F103 и на STM32F072. первый из здешних коллег повторял Гудвин, второй я. J-Link полный (точнее клоны v8 или v9) пока Сеггером не забанены для новых камней. для относительно старых чипов (+)- Vit(327 байт, 28.07.2017 23:40, ссылка)

        А что у него внутри? Не пытались заглянуть под крышечку? Дешевый сам состоит из STM32, а более сложный? - Ксения(28.07.2017 23:50)

        v8 на AT91SAM7S64, V9 на STM32F205, OB-103 на STM32F103, OB-072 на STM32F072. схем ...в этих как их интернетах(С) завались - Vit(28.07.2017 23:56)

        с V9 есть заморочка: китайцы на али ставят STM32F205RB и похоже ему памяти не хватает: глючит и зависает. Что в оригинале я не знаю но на картинках в инете виден RC или RG. Я в двух своих глючных перепаял проц c RB на RC - заработало. Видимо (+)- 3m(75 байт, 29.07.2017 10:57)

        а шил в RC что? - Vit(29.07.2017 11:25)

        китайский RB был не залочен. Подпаял SWD, слил прошивку. Тулзой с казуса сделал из старой и dll свежую, ее и залил. - 3m(29.07.2017 11:49)

        у меня кетайского нет и не было. насчет dll сумбур какой-то. - Vit(29.07.2017 11:58)

        Прошивки всех J-Link-ов находятся в JLinkARM.dll. Он присовокупил слитый из китайца загрузчик и более свежую фирмварь из dll. Имхо... - Гудвин(29.07.2017 21:00)

        И не делится ;) - Гудвин(29.07.2017 21:06)

        отписался не электрониксе. до сих пор так никто и не сообщил какой же процессор на самом деле должен стоять в V9. я паял RC потому что есть в наличии только такие. вдруг надо RG ? - 3m(31.07.2017 09:57)

        спасибо, скачал весь мешок. найду RC и может быть мне повезёт:) не видел схем/картинок с RG - Vit(31.07.2017 23:02)

        Если прошивка до сих пор идет с CRC, то можно выдергивать загрузчики из железки. Оригинальные или не очень. Я в свое время вытянул з-к из оригинального голубого JLink, атмельский вроде был. - ig_z(01.08.2017 18:56)

        то личное дело. вдруг поделится - скажу спасибо. - Vit(29.07.2017 23:11)

        Китайский J-Link V8 работает подо всем, что шевелится... И jtag, и swd, и swo. И даже не банится, если сменить китайский серийник. - Гудвин(28.07.2017 23:31)

        На какой? - Make_Pic(30.07.2017 07:09)

        Первый по цене годится, а второй в 10 раз дороже. - Ксения(28.07.2017 22:53)

        у меня в первый месяц шаловливые программистские ручонки v9 сожгли в КЗ, потому преимуществ найти не успел. v8 некетайский стОил чуть-чуть дешевле v9. чисто кетайские v8 иногда приходилось перешивать. это несложно и не требует пайки и т.п., но (+)- Vit(39 байт, 28.07.2017 23:01)

        А где вы для их прошивки достаете? Лично я что ни посмотрю на AliExpress, всё продается без схем и описания (даже ссылок не дают). - Ксения(28.07.2017 23:10)

        для v8 тут тоже пробегало. да и ещё по форумам. якобы ноги ростут от раздачи, которую на кетайских форумах (+)- Vit(147 байт, 28.07.2017 23:26)

        Может срок аннигилирования истек по амнистии, вроде там вменяем - Make_Pic(30.07.2017 07:12)

        На электрониксе, вестимо. Обращаться к DASM ;) Я тут уже несколько раз выкладывал для V8... - Гудвин(28.07.2017 23:26)
      - это разные вопросы. одно дело J-Link, другое - J-Link-OB, а совсем третье - переделка ST-Link в J-Link-OB-xxx - в этом случае обещали только то, что полученное нечто с теми же STM32 будет продолжать работать. - Vit(28.07.2017 22:32)
  - Не берите, мой коллега пробовал, уж очень нестабильно работает, падает связь то ли от малейших помех, то ли вообще сама по себе. На большой Jlink разоритесь уже. - vllv(28.07.2017 00:03)
