- Нужно ловить провал напряжения на выходе сетевого выпрямителя на
уровне 150-200 В и передавать в контроллер гальванически
развязанный сигнал, VLLV(57 знак., 03.06.2021 22:56, SCH, полностью)
- Моделировал как то maleon(31 знак., 04.06.2021 15:12, картинка)
- Tinyswitch маложрущий. saifullin2(373 знак., 04.06.2021 12:35)
- через стабилитрон запитать мультивибратор на двух транзисторах,
работающих на трансформатор с насыщаемым сердечником. Со вторички
снимаешь напругу и делаешь с ней что хочешь. - Mebius(04.06.2021 12:14)
- Лови провалы переменки на входе выпрямителя. Оптопара плюс
конденсатор плюс пара-тройка резисторов - =L.A.=(04.06.2021 12:04)
- а потребление с той стороны, изолированной от 220 лимитируется? - Nikolay801_(04.06.2021 11:00)
- Потребление прибора в пассивном режиме составляет около 1 Вт, и
такой датчик не делжен существенно увеличить потребление. - VLLV(04.06.2021 11:42)
- Оптрону TLP624 1 мА для светодиода хватает, 220 мВт будет, можно
раз в 10 потребление снизить с помощью релаксационного генератора
на динисторе и оптрона, но там частоту отслеживать придется. - Visitor(04.06.2021 15:32)
- Предварительно это не пугает, но нужно пробовать, оценив частоту во
всем диапазоне напряжений. - VLLV(04.06.2021 16:34)
- Для своего проекта эту тему обдумывал, сначала думалось, что
динисторы - что то древнее, копнул, оказалось их СТМ производит в
СМД корпусах, в Компеле есть, стоят копейки. Пороговое вольт 20,
утечку не помню, помню, что по моим прикидкам, там 100 мкА от сети
с приличным запасом достаточно, а удобная частота емкостью
задается. Ну и схема проста до примитивности - 5 компонентов всего.
Резистор, динистор, конденсатор, диод оптрона и еще резистор, ток
оптрона ограничить, и, Visitor(73 знак., 04.06.2021 18:30)
- Что такое "провал"? Выпадение полуволны 50Гц? Если так, то у меня
так работает контроль за наличием сети 220В. На вход оптрона через
стабилитрон с нужным напряжением стабилизации подается полуволна.
Оптрон должен периодически открываться на пару миллисекунд. Средняя
мощность получается достаточно мала. Ток через оптрон течет только
в эти 2...3 мсек. МК видит эти импульсы. Как произошло выпадение -
тревога. Сейчас я подаю на такую схему прямые 220В 50Гц. Раньше в
такой схеме Лaгyнoв(94 знак., 04.06.2021 08:27)
- Нету полуволн, полная трехфазная схема, должна работать в том числе
и без ноля. Ставить три оптопары на линейные напряжения нет места,
да и напряжение еще больше. - VLLV(04.06.2021 09:10)
- ну это хуже конечно. При этом возможны выпадения любой из фаз (две
останутся)? - Лaгyнoв(04.06.2021 11:31)
- Да, должно работать от любой комбинации. - VLLV(04.06.2021 11:50)
- Выпрямить трехфазным мостом из шести высоковольтных диодов,
например в корпусах SMB, без конденсатора на выходе, результат
через резистор подать на оптрон. Пропадание хотя бы одной из фаз
обнаружится на раз. - Yurasvs(04.06.2021 11:58)
- Интересная история, хотел 3 фазы контролировать в блоке запуска
мотора 3 кВт, сгородил свою схему на резисторах и 2х оптронах, по
одному идут отрицательные импульсы 150 при переходах, по другому
сильный перекос фаз. Диоды поставил 1N4007 на 1000 вольт, анодами к
фазам, катоды вместе. При запуске мотора сгорали как спички, надо
было хоть резисторы килоом в 10 последовательно с диодами ставить. - Visitor(04.06.2021 19:43)
- Если все три фазы есть, то в схеме Ларионова напряжение не падает
до нуля. VLLV(1 знак., 04.06.2021 16:41, картинка)
- Причем длительность импульса позволяет оценить время превышения
относительно стабилитрона. Что даст оценку сетевого. - Evgeny_CD(04.06.2021 08:51)
- tiny13(10) , например, измеряет напряжение и передаёт в контроллер
по UART, I2C, SPI, 1-Wire - m16(03.06.2021 23:34)
- РКН-1-1-15М www.meandr.ru/rkn-1-1-15m - Solo(03.06.2021 23:23)
- сколько в % от постоянной составляющей (я так понимаю, она
150..200В)? И это детектор "провала" (т.е. компаратор, по сути) или
измеритель(т.е. линейная усилительная схема или преобразователь
"напряжение"-"чего-нибудь")? И какое быстродействие надо? Так-то
варианты есть конечно Adept(238 знак., 03.06.2021 23:12)
- Коллеги, здравствуйте! Meteor(249 знак., 12.06.2021 03:26, SCH, полностью)
- Да и на алюминии-то надо крепеж нормальный предусмотреть, отвести
столько тепла с такой мелкой платы дело непростое. И типа
одноваттный светляк это 350ма и 3..3,4в. - Andreas(12.06.2021 10:48)
- Из 40 Ватт потребления примерно 30 Ватт уйдут в тепло.. То есть на
каждом погонном сантиметре платы (10*30 мм=3 кв.см) будет
выделяться 1,2 Ватта тепла. Это не просто много. Это ОЧЕНЬ много.
Нужен не только алюминий платы, но еще и радиатор приличных
размеров с правильным отводом тепла под этой платой. И это без
учета потерь на драйвере. - my504(12.06.2021 08:49)
- Например, лампа GX53, мощность 10 Вт, внутри 14 светодиодов на
алюминии, там же драйвер припаян, по сути, просто источник тока
линейный, так эти драйверы дохнут регулярно по причине перегрева. - Visitor(12.06.2021 06:37)
- Когда-то запирали тиристоры обратным импульсом тока. Все
возвращается на круги своя. Инфинеон применил дополнительный
источник +24В и низковольтные ключи для принудительного
рассасывания заряда встроенных диодов высоковольтных МОСФЕТов.
Таким образом появилась возможность использовать обычные (не
карбидкремниевые и не GaN) МОСФЕТы в высоковольтных полумостовых и
мостовых схемах, работающих в режиме жесткого переключения.
Референс дизайн от Инфинеона, безмостовой тотем поул Yurasvs(100 знак., 11.06.2021 13:25, SCH, ссылка, полностью)
- Где взять такие площадки для платы. Для усиления по току. Что это?
Ктонибуть встречал. Пните в правильном направлении Luba(1 знак., 09.06.2021 13:14, SCH, картинка, полностью)
- Встречал в китайском изделии медную шину примерно 1х8мм, изогнутую
как надо и установленную на плате вертикально, то есть на боку.
Припаяна в нескольких узловых точках с помощью специальных
отростков в металлизированные отверстия. Плюсов масса, площади
занимает мало, может служить мостиком для пересечения других цепей,
технологична, хорошо охлаждается. А вообще, при токах до 50А
применяем обычный печатный монтаж с фольгой 2oz, то есть 70мкм,
ширина дорожек согласно Yurasvs(119 знак., 09.06.2021 19:18)
- Народ, спасибо за массу идей, но пока решение не найдено, но
существуют же они в природе, и высота их 0.4-05мм. Я бы рада
заказать с нарощщенной медью но рядом цифра с шагом 0.5 и дорожки
тонюсенькие , они по технологии не пройдут., подтравятся - Luba(09.06.2021 18:04)
- Если вы технолог и нормоконтроль одновременно, то разработчиков
прессуйте. Силовые цепи пофиг как разводить нельзя. Как вариант,
есть установки лазерной резки, но медь там тоже не просто режется,
у нее теплопроводность хорошая. А разработчикам надо минимально
кривыми силовые дороги сделать без маски и с запасом по ширине, что
бы сверху эту шину припаять. Так меди в отходы меньше пойдет. А
если просто винтовые контакты такого типа интересуют, там парт лист
есть, глянуть надо у Visitor(45 знак., 09.06.2021 18:57)
- А нельзя всё тонюсенькое вынести на отдельную плату с
[полу]отверстиями по краям, которую уже ставить на грубую, с
толстыми дорожками на 60 ампер? - maik-vs(09.06.2021 18:42)
- нельзя, Я разработчик и шину по второй стороне не пустить никак,
нужно только так ка на фото, без вариантов - Luba(09.06.2021 19:42)
- Другое предлагается. Бутерброд из двух плат. Мелкая плата с мелкими
компонентами, по торцу, через полуотверсвия, полуцилиндры, сейчас
производители ПП такое делают без ругани, паяется поверх большой.
Как эдакий "QFN" - Evgeny_CD(09.06.2021 22:16)

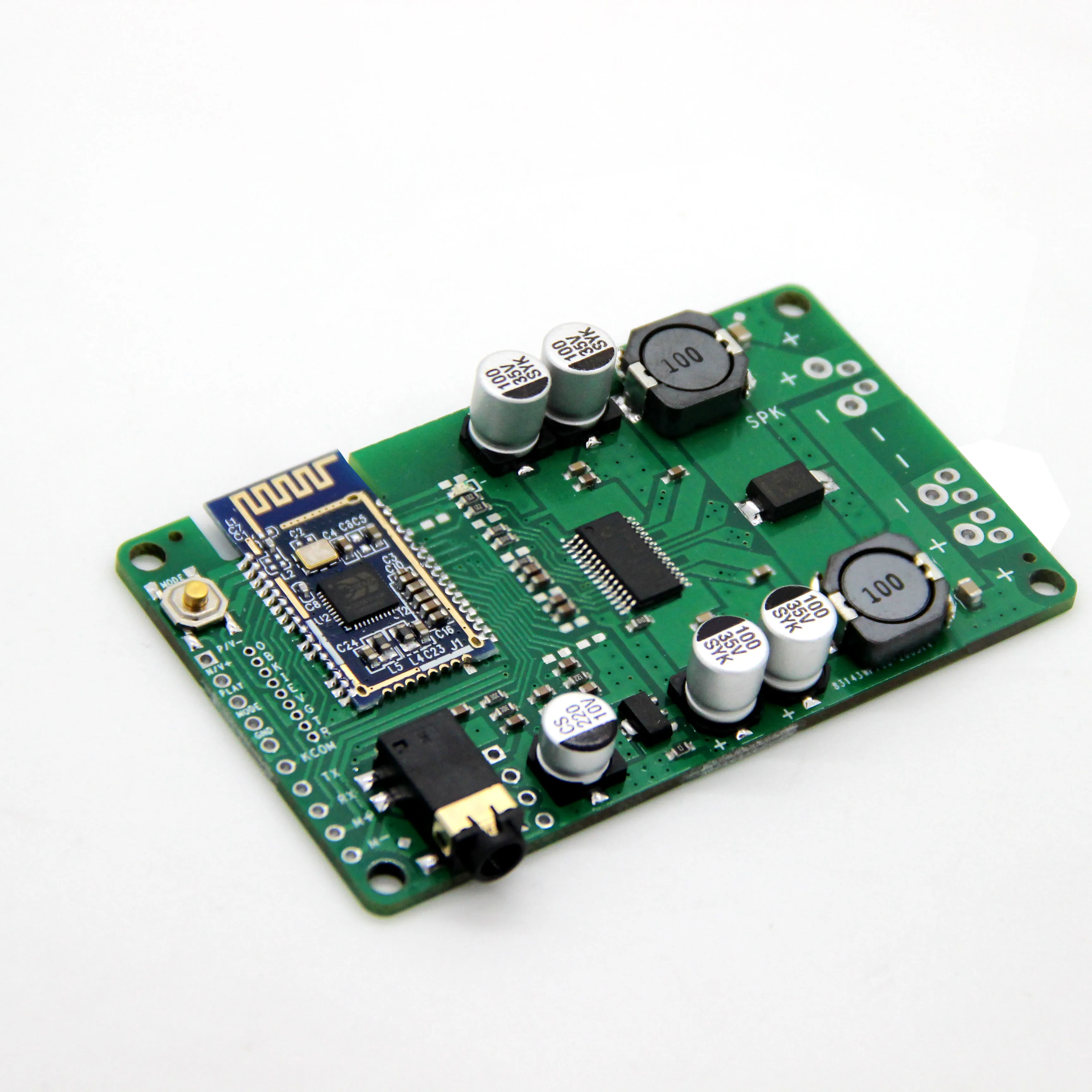

- Ну да. Типа вот: maik-vs(1 знак., 10.06.2021 00:00, картинка)
- О! Вопросец: между материнской платой и напаянной на ней сверху,
наверное, должен обеспечиваться фиксированный зазор? как это
достигается? - Cкpипaч(10.06.2021 08:39)
- нет там зазора, устанавливается как QFN корпус. - Ralex(10.06.2021 10:57)
- Т.е. нужно иметь полностью свободную нижнюю сторону маленькой и
соответствующую ей площадку на большой? А не жалко места? Можно же
на штырях PLS поставить? - Cкpипaч(10.06.2021 11:13)
- Вы вернитесь к вопросу почему эту картинку запостили - соединение
разных технологий ПП (это ключевое). Так же есть уже готовые,
продаваемые модули (GSM, GPS, BT, WiFi), которые вкусно
использовать но нет модификации под PLS/PLD. Так же есть вполне
себе требования, что детали нужно ставить на автоматической линии,
к примеру на плате разъемы только surface, и не освоены технологии
авто установки штыревых (pin in paste итд). Просто невыгодно будет
содержать ещё штат монтажниц Ralex(73 знак., 10.06.2021 13:25)
- Вопрос в индуктивности. Для драйвера затвора переход через штыри
может быть проблемой. Мелкую плату можно сделать жестко-гибкой, и
шлеф паять на нижнюю. - Evgeny_CD(10.06.2021 12:15)
- У Сименса видел модули DC\DC с двухсторонним монтажем. В качестве
ножек и выводов использовались высокие керамические SMD
конденсаторы. - БAPMAЛEЙ(10.06.2021 11:22)
- Хорошая иллюстрация, спасибо. - Evgeny_CD(10.06.2021 00:37)
- Не совсем то, но пусть будет для кругозора. Toчкa oпopы(1 знак., 09.06.2021 14:49, ссылка, картинка)
- Этих уговорить порезать - Evgeny_CD(09.06.2021 14:16, ссылка)
- сделать отдельную плату для больших токов. С толстой фольгой - =L.A.=(09.06.2021 14:01)
- Вот народ что-то делает на уровне платы - Evgeny_CD(09.06.2021 13:54, ссылка)
- Вот это ещё посмотрите - General(09.06.2021 13:40, ссылка, ссылка)
- Можно купить красивые и богатые шунты >>> - SciFi(09.06.2021 13:35, ссылка)
- Вижу напаянные сегменты. В чем вопрос? - Evgeny_CD(09.06.2021 13:24)
- А вскрыть маску и залудить проводники или напаять медные провода
поверх печтаных проводников не будет решением? Какие токи
пропускать требуется? - rezident(09.06.2021 13:20)
- Монтаж "QFN" модульков на плату. Необычное решение. Evgeny_CD(261 знак., 11.06.2021 00:05, SCH, ссылка, полностью)
- Посоветуйте нормально доставаемый (и в недалёком будущем) датчик
освещенности c i2c выходом. Tech_(191 знак., 10.06.2021 19:58, SCH)
- Сегодня непонятный глюк словил на работе, есть тактовый генератор
на 50 МГц и делитель на 2 на 74LVC1G80. Смотрю выходную частоту -
50 МГц, слегка усиленные, 3 чипа перепаял, одинаково! Так в
депрессию впасть можно... С 12 года эти триггеры использую, проблем
не было, и чипы то из абсолютно разных партий и сдуты с рабочих
ранее плат. Может после сдува их расколбасило? Проверю завтра. - Visitor(07.06.2021 16:24, SCH, полностью)
- "Звон" на заднем фронте клока - il-2(08.06.2021 07:09)
- Да, особенности топологии оказались. В 2-х проектах нормально этот
фрагмент работал, в 3-ем не очень. Пришлось резистор
последовательно входу триггера добавить. - Visitor(08.06.2021 08:59)
- ээээ? а логика в этом резисторе какая? я понимаю а) последовательно
у выхода генератора б) на землю у входа триггера. - Mahagam(08.06.2021 09:15)
- У выхода оно правильнее, но у входа тоже работает. Поглощает уже
отраженное от входа. - Andreas(08.06.2021 11:49)
- О-о-о! Меня тоже как-то такой резистор спас. Было несколько
разводок 74НС595 с источником клока от 74НС14. Везде линия до
первого 74НС595 было больше 4 (даже 6) см. И было всё нормально. А
в одной разводке оказалась около 2 см. И поперло....
Последовательный резистор 56 Ом всё спас. - Лaгyнoв(08.06.2021 10:23)
- в) последовательно в любом месте. Вместе с емкостью входа создается
RC - AlexBi(08.06.2021 09:27)
- всегда думал, что погонная ёмкость влияет существеннее, чем ёмкость
вывода. - Mahagam(08.06.2021 09:41)
- Погонная ёбкость каг-то компенсируецца погонной индуктивностью. И
наоборот. Потому, чтобы не иметь геморроя с отражениями, излучением
и приёмом наводок, всегда ставлю вокруг ФПГАхи резисторные сборки
150 Ом, впослед. На скоростные линии, 10. mse homjak(334 знак., 08.06.2021 12:21)
- Погонная емкость может быть больше чем емкость входа, но часто это
емкость на разные другие сигналы, или на "грязную" землю, поэтому
смещение резистора ко входу может оказаться полезным. - AlexBi(08.06.2021 10:31)
- Всегда думал, что резистор гасит колебания. - SciFi(08.06.2021 09:44)
- Точнее, он гасит отраженку. - Evgeny_CD(08.06.2021 09:51)
- для гашения отражёнки энергия куда-то должна деваться. если
резистор последовательный - то если ёмкость входа мала - хрен через
него какой существенный ток протекает. и получается что нихрена не
получается. гасит оно еле-еле. резистор прямо у выхода - работает
на всю ёмкость линии, и чот там гасит. а вот резак об землю.... Mahagam(611 знак., 08.06.2021 10:02)
- В резистор и денется, не? С одного края у него источник, а с другой
- отражённое колёблется. - Toчкa oпopы(08.06.2021 11:47)
- экстраполируй - если ёмкость входа стремится к нулю, то резак
технически этим выводом подвисает в воздухе. соответственно ничего
поглотить не может. - Mahagam(08.06.2021 12:44)
- Может. Поглощает отражённый сигнал от "Z холостого хода",
"бесконечного" Z ношки. Отражение есть от любой неоднородности
линии. - mse homjak(08.06.2021 13:02)
- через бесконечное Z ножки не течёт ток. нет тока нет
варенья поглощенья - Mahagam(08.06.2021 13:17)
- Имана так. Ток в
нагрузкеношке не течот, поэтому сигнал отражается от места нетечения и
3,14здует взад, образовывая с падающим, нули и пучности напряжения
и, соотвецтвенно нули и пучности токов. пока мощности малы, можно
огребать помех и отражений. И то, если не очень свезло. А как
попёрла моща, так тока успевай кристаллы по сотне-две баксов
менять. Тьфу-тьфу-тьфу, на себе не показываю... А, ну да... А
висячий резистор, как ни странно, в этом случае mse homjak(109 знак., 08.06.2021 14:21)
- А у меня обратная ситуация была. Куча плат в 4метровом табло висит
на одном клоке вообще без буферизации. Пляски с терминацией не
помогли, все равно одна или несколько плат глючили и только
резистор 100 Ом последовательно на выводе источника клока помог. - Andreas(08.06.2021 10:08)
- вот! - Лaгyнoв(08.06.2021 10:24)
- Дык у ТСа тоже и резистор, и бабка. Но норот всё равно ропщет :-)
>>> - SciFi(08.06.2021 10:05, ссылка)
- в одиночку???? только если специально обученный резистор ))) - Mahagam(08.06.2021 09:50)
- Соотношение фаз на входе и выходе? - Evgeny_CD(07.06.2021 21:36)
- Замыкание на плате между 1 и 2 выводом (входы D и CLK). - rezident(07.06.2021 16:34)
- Может, в схеме косяк. Питание просаживается, конденсатора нет или
он слишком далеко... - SciFi(07.06.2021 16:28)
- На входе 100МГц было... - Nikolay_Po(07.06.2021 16:25)
- Чета активничаю. Что такое saw filter? Почему казалось бы банальный
TCXO находится в группе товаров "saw filters": - VLLV(04.06.2021 16:31, SCH, ссылка, полностью)
- BGA 0.4. Чудо свершилось? Смотрим на цены JLPCB и офигеваем. Там
есть вкладка BGA, и из нее следует, что они могут 0.4. Наценки за
это вроде нет. Или врут? Evgeny_CD(246 знак., 06.06.2021 00:38, SCH, ссылка, ссылка, полностью)
- А вот ищо вопрос по интерфейсам. Есть кучка девайсов на шине CAN.
Расположены совершенно по-разному, т.е. не гирлянда, а гирлянда +
звезда, причем лучи звезды могут быть довольно длинными. Где
полагается ставить терминальные сопр-я? Не у каждого ведь девайса?
Где читал, пишут "ставить только у крайних". - Argon(03.06.2021 11:25, SCH, полностью)
- Если очень Вам неймется(с)(тм) есть фаулттолерант/лоуспид CAN, но
это другие трансиверы. Совсем другие. - Nikolay801_(04.06.2021 10:22)
- Чтиво к "вопросу о гирляндах" Chum_A(03.06.2021 16:23, ссылка)
- 1. CAN заточен на "гирлянду", на концах которой согласующие
сопротивления. Требования к согласованию "жестче", чем выше
скорость обмена и больше длина кабеля. Бывает на длинном кабеле 1
Мбит CAN уже не работает (кабель херовый, хвосты длинные и их
десятки), но при понижении скорости передачи до 500 кбит всё
оживает. User_(437 знак., 03.06.2021 13:08)
- ставь на самых длинных концах. тогда это будет типа одна длинная
веревка с кучей коротких веточек/прицепок - LordN(03.06.2021 11:28)
- а допустим если там трехлучевая звезда с лучами по 20 метров? - Argon(03.06.2021 11:37)
- Я бы вёл провода лучами, а витые пары в них - гирляндой. Nikolay_Po(1180 знак., 04.06.2021 10:10)
- все можно, если осторожно. Вот конкретно про три луча на CAN,
каждый несколько десятков метров: User_(1 знак., 03.06.2021 22:44, картинка)
- волевым усилием мысли назначаешь любые два конца крайними и вешаешь
на них терминаторы. терминаторы нужны чтобы проглотить отраженку и
ниче более. да и на таких длинах это вообще похуй. терминаторы
начинают влиять когда длины далеко за сотню или когда внутреннее
сопротивление драйвера очень высокое и в линию наводится всякое
гавно со всей округи, но тут хватает одного с одной стороны. LordN(196 знак., 03.06.2021 12:31)
- Если в кабеле есть свободные витые пары, то с их помощью "звезду"
можно превратить в "зигзаг" прямой линии и избежать столь значимых
неоднородностей среды передачи. Одна витая пара "туда" до конца
луча "звезды", а вторая витая пара "обратно" до узла "звезды", как
продолжение линии. - rezident(03.06.2021 11:48)
- Прикол в том, что РС-485, это шинная топология, а не звезда. - mse homjak(03.06.2021 11:40)
- Терминатор убирает отражение, которое может нехорошо
взаимодействовать с "правильным" сигналом. 20 метров достаточно для
возникновения этих взаимодействий? Может терминатор и нафиг не
нужен. - POV_(03.06.2021 11:40,
)
- ST1S10PHR На складах нет до февраля. Samum(19 знак., 03.06.2021 16:19,
, SCH, полностью)m16
- Извините, снова я с глупыми вопросами... Все в том же агрегате, как
уже упоминалось, имеется "шумная" начинка - частотники,
сервоприводы. Имеется некий набор дискретных модулей, управляющих
этой начинкой. Для питания этих модулей есть выделенный источник
питания с двумя выходами: +5В и +12В. Насколько дурна идея
протащить через всю эту начинку только +5В? Т.е. именно эти 5В
использовать для питания МК в модулях, трансиверов и т.п. Ну пусть
через какой-то минимальный C-фильтр Argon(236 знак., 03.06.2021 14:20, SCH, полностью)
- Идея дурная. Так сделать можно. Но нужно иметь ввиду: Nikolay_Po(2173 знак., 03.06.2021 14:53, ссылка)
- Идея еще и с точки зрения закона Ома не очень, разные модули будут
потреблять по разному, кабель имеет сопротивление, что там
останется от +5 на конце - большая загадка, отлавливать такое
безобразие - та ещё морока, наверняка будут режимы, когда
потребление двух-трех модулей возрастет одновременно и какой-то
участок сети перезагрузится по brown-out detector, короче типичная
история про кроилово и попадалово - Roman_ololo(03.06.2021 14:38)
- Все уже
украдено расписано до нас - rezident(03.06.2021 14:33, ссылка)
- В агрегате для управления частотником 1.5кВт и сервомоторами 400Вт
используется RS-485, включенный единожды при сборке. У пользователя
доступа нет. Каков достаточный уровень защиты трансивера?
Достаточно будет одного TVS-а типа SM712? - Argon(03.06.2021 09:19, SCH, полностью)
- Бывает ли конвертер положительного напряжения в отрицательное,
подобный ICL7660, но в отличие от него споcобный выдавать на выходе
-15V? Найти его аналоги Гуглом не удается, т.к. он застревает на
AD7660 от Analog Devices (слово "аналог"находит здесь), тогда как
эта микросхема совершенно иного назначения. Kceния(1 знак., 01.06.2021 05:16, SCH, картинка, полностью)
- AD620 работает от +/-2,3 вольта. Следовательно можно запитать от
+5В. - BlackMorda(02.06.2021 19:41)
- Стоит учесть что частота преобразования у ICL7660 = 1...10kHz,
попадает как раз в аудио диапазон. Это конденсаторный charge pump.
Больших успехов пожелаю я в деле построения _инструментального_ усилителя :)) RxTx(114 знак., 02.06.2021 02:51, ссылка)
- Сейчас проще продукцию Mornsun применить, для флибека прекрасные
трансы у них есть и не дорого, не удержался, потестил. На ПП,
разумеется, вход 9..30 В, выход +- 15, суммарная мощность 10 Вт.
Схему здесь выкладывал и отчет краткий. - Visitor(01.06.2021 20:19)
- Теперь, когда варианты ответов на мой вопрос уже получены, могу
рассказать, зачем мне это нужно (сразу было нельзя - тогда бы меня
завалили спамом на тему "ты всё делаешь не так"). Дело в тем, что я
купила на Aliexpress модуль усилителя на AD620 (см. ссылку),
который привлек мое внимание низкой ценой - всего 132 рубля, тогда
как только за голую микросхему AD620 в нашем "Чип и Дип"е просят
690 руб. А главное, что мне в нем понравилось - плавная регулировка
усиления (1 Kceния(838 знак., 01.06.2021 18:06, ссылка, картинка)
- Так, к сведению, если усиление желаете не резистором крутить а
процем, AD633 - весьма достойная вещь. - Visitor(02.06.2021 20:32)
- Цену на AD620 ChipDip просит, видимо, исходя из общего тренда цен.
Digikey показывает минимальную цену $6.06. С учетом того сколько
раз все обожглись на китайской барахолке Aliexpress, есть право
усомниться. Может прийти либо китайский аналог AD620, либо вообще
перемаркировка или подделка. Операционники китайцы подделывают
давно, перемаркировать копеечный операционник превратив его в
дорогой это у них любимое дело. RxTx(80 знак., 02.06.2021 02:52)
- Так твою растак! Ты именно - "всё делаешь не так". [Рифма и ритм,
не так ли?] Toчкa oпopы(628 знак., 01.06.2021 21:52)
- Если ток не большой нужен, там с простого степ даун преобразователя
и + и - сделать можно простыми диодными умножителями. - Visitor(01.06.2021 20:27)
- правильно заданный вопрос должен содержать хотя бы
Uвх,Uвых,Iвых_max. - фyтбoлиcт(01.06.2021 14:03, )
- и цену - Kpoк(01.06.2021 16:25)
- МАХ232 не? - Kpoк(01.06.2021 12:56)
- Вам нужно из +5V сделать -15V или из +15V? - LightElf(01.06.2021 12:52)
- Из обычной buck-понижайки можно сделать генератор отрицательного
напряжения: - SciFi(01.06.2021 12:49, ссылка)
- Например. TS555 может до 16В по паспорту. - Evgeny_CD(01.06.2021 12:35, ссылка)
- К564ЛА7 + 2 конденсатора + резистор + диод. - Tech_(01.06.2021 12:31)
- Ответ: Toчкa oпopы(450 знак., 01.06.2021 12:28, ссылка)
- LMC555 + схема удвоения отрицательного напряжения на диодах. - rezident(01.06.2021 11:51)
- max232 ;) - csv(01.06.2021 10:32, )
- может проще что-то типа TME или их аналогов - User_(01.06.2021 10:26, ссылка)
- LT1054 - Vit(01.06.2021 09:35)
- в умелых руках - даже MC34063. - =L.A.=(01.06.2021 08:58)
- ICL7662 ? - Ale3000(01.06.2021 05:35)
- Коллеги, всем доброго утра. Есть необходимость формировать
напряжения 12 В и 3.3 В от 3.7В с выходными токами десятки мА.
Закладывал LT3048, но теперь с ней беда-бедовая (как и со многими
другими). Meteor(39 знак., 27.05.2021 07:27, SCH, полностью)
Переход Суворова через Альпы, 1799 год
Подлодка «Дельфин», 1903 год
Создан первый в мире двумерный бескремниевый компьютер .
,
)
.jpg){kind=link}
