=AK= (26.01.2020 15:10 - 15:13, просмотров: 160603)
Благородные доны, подскажите по RF схемотехнике https://www.vegetronix.com/Products/VH400/
https://www.mdpi.com/1424-8220/18/5/1648/pdf

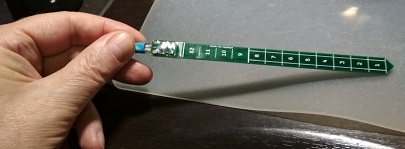

Имеется задача: измерить влажность почвы "емкостным" методом. Измеряемый объект (почва) представлен параллельно включенными конденсатором и резистором. Емкость конденсатора меняется, скажем, от 5 до 30 пФ, или около того. Сопротивление резистора меняется, скажем, от 50 Ом до бесконечности. Надо как можно лучше измерить емкость конденсатора невзирая на сопротивление резистора, которое может меняться как ему заблагорассудится (впрочем, есть корреляция - чем больше емкость, тем меньше сопротивление). Измерение емкости на низких частотах не канает из-за мешающего изменения сопротивления. Надо мерять на высоких частотах, где реактивное сопротивление конденсатора становится доминирующим. Есть пример китайских товарищей (см. ссылку) которые меряют емкость датчика на частотах 100..150 МГц при помощи RF генератора на микросхеме МС1648В, которая стОит каких-то безумных денег и вдобавок уже снята с производства. Есть пример американцев (см. вторую ссылку), которые меряют неизвестно чем, но зато готовый датчик продают за довольно умеренную цену $40. Как сделать такой сенсор незадорого? То есть, как его сделали американцы? Судя по заметкам на их сайте, он работает на частоте порядка 80 МГц.
