Гудвин, волшебник (14.02.2012 23:29, просмотров: 66456)

ncp3063 для бортсети 24В. По прикидкам, если подключить по схеме: polyfuse + диод 1А/400В + TVS SMAJ26A, то должен жить долго и щАсливо. Но это в теории и на столе. А как на практике?

Ответить

- В аппликухе на TPS54260 тычут ограничитель на рассыпухе - Vit(03.03.2012 21:09, ссылка)
- Вот почитал, и думаю, а не горит ли эта дрянь когда ей массу (собственно Камаз и ко.) отключают. Энергии спалить её ещё хватает, а вот дым идёт, когда её опять включают. Ну и ещё до кучи, печка (моторчик) Камазья любит пошустрее генератора Ациль Шифер(232 знак., 27.02.2012 08:05)
- объясните ламеру, а нах такие заморочки с высокими вольтами? эт штоб сыканомить дроссель с диодом на входе штоли? - LordN(27.02.2012 06:39)
- Ты бы ещё раз тт и бюджет очертил. - Vit(26.02.2012 19:35)
  - А что тут ТТ очерчивать?.. Есть Камаз/Volvo/Scania/Катерпиллер/БЕЛАЗ/etc... 1А/5V от 24В бортсети. Бюджет любой... - Гудвин(26.02.2012 20:25 - 21:13)
    - PS: Любой в случае готового решения (купить с гарантийным сроком, чтобы не париться). Ежели самому пырять, то, естественно, предельно экономный. - Гудвин(26.02.2012 21:15 - 21:18)
      - А чё за проблема с готовыми? Есть со входом 18-72, такие не сгорят - Shura(26.02.2012 21:18)

        Для них, как правило, надо емкостЯ low esr изыскивать. На напругу 50-63В. И на выход, само-собой. В результате - никакой ответственности производителя... А цена космическая. - Гудвин(26.02.2012 21:21)

        PT78ST105, PTN78000W --> - MBedder(27.02.2012 01:51 - 01:55, ссылка, ссылка)

        OKI 78SR5/1.5-W36-C --> - MBedder(29.02.2012 15:44, ссылка)

        LT3973 --> - MBedder(29.02.2012 16:17, ссылка)
    - Самый прямоугольный вариант - поставить перед NCP3063+45H11 ключик Smart High-Side Power Switch всегда включенный. - Vit(26.02.2012 20:38)
      - Я вот тут надыбал NCV33163. По-идее самое то. Недорого и на 60В. Минимум обвязки. Только вот внутрь девайса не помещается-таки. Греться будет при периодических 700 мА. Да и ограничительный резистор 5Ом/5вт не будет лишним. - Гудвин(26.02.2012 21:03)

        LM5575/6 дороже заметно, но катуху по-меньше можно и вроде как греться должно совсем чуток. - Vit(26.02.2012 21:10)
    - Я когда "черный ящик" для трактора делал не очень экономил. Dir(708 знак., 26.02.2012 20:33)
      - Нувыблиндаёте! :-) Чинил знакомому преобраз от грузовика 24->12 ном. 20A. Линейный, всё на копеечных элементах сделано. Накуя в грузовике КПД, тем более на 5 ваттах?! - Shura(26.02.2012 20:36)

        Две недели на стоянке -- аккумулятор мёртвый. - fk0(26.02.2012 21:27)

        Пальцем в жо - Shura(26.02.2012 21:37, ссылка)

        Жо будет через 2 недели. Потому, что импульсник для 12в авто позволяет почти что учетверить срок работы, а для 24в -- получить в 7 раз больший срок. Ну и габариты радиаторов опять же, не в пользу линейника. - fk0(26.02.2012 21:48)

        Если девайс не работает при выключенном двигателе, то выигрыш импульсника равен нулю. - Shura(26.02.2012 21:51)

        тут такая штука: сам по себе девайс будет жрать немного. По идее самое жручее - ток потребления GPS приемника - 30-60 мА. Но периодически надо запитывать стандартный кетайский видеорегистратор - в самом херовом случае ~500 mA (ток потребления+ Гудвин(309 знак., 26.02.2012 20:51)

        Я б всё-таки линейник поставил, если нет требований по габаритам. - Shura(26.02.2012 20:53)

        радиаторы нонче дорогие - koyodza(26.02.2012 20:40)

        Под такую задачу будет стоить бакса два в небольшой партии. Транс для импульсника обойдётся примерно в те же бабки, а может и больше. - Shura(26.02.2012 20:51)

        в общем-то если средний потребляемый ток реально меньше, то ты прав, линейник может оказаться проще и, как ни странно, надёжнее в смысле робастности - koyodza(26.02.2012 20:53)

        Я тоже так считаю. Линейник для того, чтобы "не вспоминать о проблеме" надежнее. Транс крайне нежелателен. Куда бы не шло дроссель... LM317HV жрет немеряно. Хочется все-таки во время "сна при неработающем двигле" жрать как можно меньше. - Гудвин(26.02.2012 21:08)

        Я ставил параметрический стабилизатор/ограничитель на транзисторе до 24-27 В а дальше любой линейник, какой нравится. Транзистор был на 60В, случаев вылета не зафиксировано. Во время сна такая схема не жрёт ничего. - Shura(26.02.2012 21:14)

        Я в одном устройстве для борт.сети 27В также сделал. Ограничитель на биполярном транзисторе на 30В и вслед за ним 78M15. Правда там ток потребления не более 150мА был. - rezident(26.02.2012 22:59)

        Ограничитель, а потом импульсник -- дело. Но тут такое дело, что, возможно лучше предохранитель и TVS. Если есть какие-либо цепи связанные с первичным питанием и не расчитанные на достаточно высокие напряжения. См. "испытательный импульс 5": fk0(363 знак., 26.02.2012 21:54 - 21:58)

        Я рассказал исключительно свой радиогубительский опыт. С испытаниями автомобильной аппаратуры связан не был. - Shura(26.02.2012 22:03)

        +1, только можно транзисторную часть сделать сразу до 9-12В, а дальше уже что нравится - koyodza(26.02.2012 21:46)

        Тогда она жрать таки будет - Shura(26.02.2012 21:47)

        да, но вполне можно добиться тока порядка 1мА или меньше. Ток утечки проводки автомобиля вполне может быть больше, не говоря уже о токе саморазряда акумулятора - koyodza(26.02.2012 22:08)

        Ограничитель на входе - это да. Но зачем на 24-27, если напряжение на входе около 30В? Ограничение должно быть выше 30, а входное стабилизатора не менее 50В - Юрий_СВ(26.02.2012 21:38, ссылка)

        Откуда 30 при выключенном движке? - Shura(26.02.2012 21:41)

        29В - нормальное (в пределах нормы) напряжение заряженного аккумулятора. А при работающем двигателе и 32 В не вопрос. - Юрий_СВ(26.02.2012 21:57)

        Как раз 27В это номинальное напряжение заряженного аккумулятора. Вот тут по ссылке каталог наших партнеров, которые выпускают вентиляторы постоянного тока для борт. аппаратуры. У них везде указано питание 27В с допусками -3В...+4(+5)В. - rezident(26.02.2012 22:55, ссылка, ссылка)

        Не выдумывай! Не бывает больше 26В - Shura(26.02.2012 22:01)

        Пишут заряжать до 2,35 - 2,4 В на банку. А напряжение подзарядки до 29 В. Откуда известно, что "Не бывает больше 26В" ? - Юрий_СВ(26.02.2012 22:39)

        Автоматические зарядники настраивают обычно на 31в. - PlainUser(27.02.2012 13:08)

        Отключаем зарядный ток и наблюдаем достаточно быстрое опускание (обычно единицы-десятки секунд) напряжения до 25 В с копейками - Vit(26.02.2012 23:04)

        Во во. Большую грусть имею по поводу того, что для регистрации сего прекрасного момента, в случае с вынесенным БП на 5В, придется добавлять "лишний" провод. Обсасывал вариант с пороговым детектором напряжения бортсети на TL431 в цепь feedback Гудвин(413 знак., 27.02.2012 00:29)

        смешались в кучу... - koyodza(27.02.2012 01:24)

        Гм. Угу, солидарен... Есть смягчающее обстоятельство - в меня было влито вчера 750 мл водки :) - Гудвин(27.02.2012 06:25)

        Клечатый? - T.Дocтoeвcкий(27.02.2012 12:39)

        Пытка водкой? - she(27.02.2012 10:05)

        ты пропустил стартовый топик:) - Vit(26.02.2012 22:03)

        хде? - Shura(26.02.2012 22:04)

        Бортсеть 24В. Это около 30 при работающем движке - Vit(26.02.2012 22:06, ссылка)

        Чувак, ты пропустил вот это :-) - Shura(26.02.2012 22:15, ссылка)

        ааа... та ты наперсточник:) но скажи, зачем не 30-33 В ограничивать, а меньше? - Vit(26.02.2012 22:25)

        например, чтобы перераспределить тепловыделение koyodza(152 знак., 26.02.2012 23:30)

        Ну кагбэ у стандартных ЛМ-ок 35В максимум. Так что если их использовать, то выше 27-30 В ставить стабилитрон не надо. - Shura(26.02.2012 22:27)

        "Черный ящик", бля! Все должно выгореть, а он сохранить результаты для разбора полетов ;) - Dir(26.02.2012 20:40)
- В общем так. Поэкспериментировал на столе с MC34063 и клонами, прикинул, поискал у наших барыг и сделал выводы. Гудвин(749 знак., 20.02.2012 05:40 - 05:50, ссылка)
- Хе-хе... У того же ON Semi есть такая фигулька за 1$ - NCV33163. Специально-автомотивная. От 2.5 до 60В. По структуре старая-добрая MC34063, но до 2.5A. Менее шумная, ибо ШИМ. Копус правда широкий soic16 и частота 45-60 кГц. Возможно установить Гудвин(206 знак., 16.02.2012 01:53)
  - Как думаешь, а Buck-Boost или SEPIC (Fly-back не подходит) из нее выйдет? Для получения 15В 3Вт из 9-36В. Или слишком многого от этой фигульки хочу? :) - rezident(16.02.2012 02:20)
    - Как два пальца... ;) - Гудвин(16.02.2012 02:27, ссылка)
      - Спасибо. Надо будет попробовать. rezident(158 знак., 16.02.2012 02:40)

        Да дешево. Лежит везде. И, сдается мне, если задать ток ограничения на уровне 1А (соответственно можно и дроссель с меньшим током насыщения, и емкости поменьше), то получится вполне малогабаритно. Может получиться этакая надежная "чугунная жопа" Гудвин(306 знак., 16.02.2012 02:57 - 02:59)
  - спасибо, интересно - Ralex(16.02.2012 02:04)
- ИМХО. Топология back (понижающих импульсных) в автомобильных 24В-системах слишком рискована. Сгорание преобразователя легко ведет к выгоранию всей системы. Dir(262 знак., 15.02.2012 14:27, ссылка)
- Есть ГОСТы Юрий_СВ(76 знак., 15.02.2012 04:33)
  - Да оно понятно, что они есть. Самые худшие варианты -1100В - +200В при длительности импульса до 350 мс. Тут спасут только невъ*бенный дроссель, такая же емкость. - Гудвин(15.02.2012 05:27)
    - Вместо невъ*бенного дросселя поставь IRF740 плюс емкость с затвора на массу. Будет тебе фильтр от выбросов +200 В. Ну а отрицательные выбросы диод отрежет. - =L.A.=(15.02.2012 07:52 - 08:56)
      - Весна :) - Гудвин(15.02.2012 08:13)

        Ну дело хозяйское. По весне, конечно, лучше применять всё невъ*бенное. :) - =L.A.=(15.02.2012 08:50)
    - От тока потребления многое зависит. Защитить потребителя на 0,3А не сложно. Толстый резистор 10 ом перед ограничительным диодом SMCJ. Дальше можно и самовосстанавливающийся. А вот для нагрузки 10-20 А... - Юрий_СВ(15.02.2012 06:31)
    - Только вот господа из BOSH и иже с ними мыслят как то странно-иначе. Взять ЭБУ для пепелацев - там 12В заведено напрямую на какую-нить TLE4266 (-42+45В). Ну варистор параллельно и емкость 0.1 мкф. Никаких дросселей, диодов и офуенных емкостей. И Гудвин(90 знак., 15.02.2012 06:24)
    - [подумалось] в новомодных электромобилях питание наверное чистенькое, гладенькое и стабильное. считай идет от батарейки, и никакой непредсказуемый генератор ничего не испортит. - Snaky(15.02.2012 05:31)
      - На отечественной классике с генератора чёрти что идёт, а ЭБУ "Январь" работает безотказно годами. - FDA(15.02.2012 14:54)

        А что в нем стоит? - Shuuura(15.02.2012 19:36)

        "TLE4266 (-42+45В). Варистор параллельно и емкость 0.1 мкф" - Гудвин(15.02.2012 21:10)
      - Как насчет китайских электромоторов? - PlainUser(15.02.2012 08:47)
- Слушай, а чем она кроме увеличенной частоты отличается от MC34063? - rezident(14.02.2012 23:42)
  - конденсатор задающий другой, одной ноги нет, ну и делает пока только онсеми, а не каждый кетаец. - Vit(14.02.2012 23:51)
    - Не, меня принципиальные отличия интересуют. Можно ли ее уже использовать для питания аналога, чувствительного к шумам в нижнем диапазоне частот (полузвуковом и ниже)? - rezident(14.02.2012 23:54)
      - Щумный он для этого - там спектр частот непредсказуемый, ибо он тоже релейный, как и мотороловский. А из преимуществ еще и вдвое меньшая индуктивность требуется (размеры). - Гудвин(15.02.2012 00:03)

        Понятно. Вычеркиваем. - rezident(15.02.2012 00:06)

        Ну при хорошей нагрузке он в ШИМ режим переходит... И размах пульсаций милливольт 30 при этом. Да еще на частоте 150 кГц (для 3036). Пропуски только на ХХ и при малой нагрузке (100 мВ доходит при вышеозвученных емкостях на обычной "мотороле"). - Гудвин(15.02.2012 00:15)
  - А ничем больше. Но повышенная частота позволяет применить меньшие емкости и, соответственно их размеры. Ну и шум по идее должен быть поменьше. А пытаю я как раз MC34063 :) При входной емкости 47 uF и выходной 220 напряжение пульсаций 100 мВ. Меня Гудвин(19 знак., 14.02.2012 23:49)
    - 2 Гудвин на выходе нужно LowESR ставить. Иначе и греться будет, и пульсации больше. - AU08(15.02.2012 05:56)
- А на практике polyfuse будет слишком часто срабатывать, из-за чего деградирует. Ну и темп. диапазон автомобильный для него нежелателен. - Shura(14.02.2012 23:34)
  - Не должен, импульсы короткие, разогреть не успеет. Значит, будет работать как резистор несколько Ом. Так зачем тогда полисвич? - Vladimir Ljaschko(14.02.2012 23:46)
    - У автомобиьных самовосстанавливающихся рабочее напряжение слишком маленькое, чтобы работать резистором. - Юрий_СВ(15.02.2012 06:30)
    - Во. Я тоже считаю, что не успеет разогреться от импульсов. Будет служить именно как резистор. А полисвитч затем, чтобы заодно и пожар не устроить - по прямому назначению. - Гудвин(14.02.2012 23:51)
      - Предварительный разогрев ему устроит нутро машинное. - Shura(14.02.2012 23:54)

        Или солнце. - Vladimir Ljaschko(14.02.2012 23:56)

        Я прокололся в одном проекте, заложил в прибор который грелся до 55С примерно... Месяц отработали потом началось... С тех пор ставим плавкие в такие вещи. - Ralex(15.02.2012 00:03)

        Второе важнее. Уговорил :) Обычный SMD резистор 1206 на 1 Ом втулю. Заодно и предохранит от пожара, если "забудут" плавкий в питание поставить снаружи (внутрь нельзя - девайс будет опечатан, чтобы не лазили "предохранитель менять"). - Гудвин(15.02.2012 00:01)
  - OK. Предвидел такой ответ. Проверить сам не могу - "на столе" под руками только БП "POWERLD" до 33В. Ипульсную помеху положительной полярности вдуть нет возможности. Но из требований к автомобильному питалову (длительность импульса помехи, Гудвин(197 знак., 14.02.2012 23:43)
    - А от каких именно помех защиту строишь? - rezident(14.02.2012 23:50)
      - От всех - надо чтобы не горел в бортсети 24В :) Кетайские зарядники 12В в принципе выдерживают, если электрооборудование авто в исправности. А вот 24В, хоть и громко написано, хер... - Гудвин(14.02.2012 23:57)

        Т.е. и от перенапряжения тоже? Чтобы просто не сгорал или чтоб непременно работал при перенапряжении? Тоже есть темка с борт.питанием 27В. - rezident(15.02.2012 00:01 - 00:06)

        В нормальных условиях там 28.8В максимум. Это все в пределах (у TVS порог 28.9В ). Редкие импульсы от переключения нагрузок, могут на ходу отключить аккумулятор/плохой контакт. Для этого и нужна защита. - Гудвин(15.02.2012 00:07)

        У меня в ТЗ стоит 27В -3В...+4В, так что я хуже чем SMCJ30 ставить опасаюсь. Я тут недавно SMBJ33CA как защиту от миллисекундных помех (от обмотки реле 100мА) проверял. Режет помеху на уровне ~40В. - rezident(15.02.2012 00:09 - 00:17)

        Я ставил для линейника, который Shura подсказал, SMАJ30. Но для 40В ncp3036 нужно поменьше. У SMBJ26А порог 28.8В, что устраивает. А при предельном токе 11А - 42В. Вот потому и резистор мелкий хочу - для того, чтобы этот ток ограничить. - Гудвин(15.02.2012 00:21 - 00:24)

        Но ведь TVS не предназначен для защиты от перенапряжения. Только от нано- и микросекундных помех большой мощности. - rezident(15.02.2012 00:24)

        Дык как раз для них он и нужен - ограничить напряжение импульсов бортсети. Clamping Voltage 28.9-42.1В (1 мА -11 А) для SMBJ26. Резистором ограничиваем ток, чтобы 42.2В были просто недостижимы. Да, думается, на проводе питания девайса небольшого Гудвин(92 знак., 15.02.2012 00:43)

        Остается вопрос. Что сгорит быстрее при перенапряжении: резистор или TVS? Резисторы обычно 1,5-кратную перегрузку по мощности держат без проблем. Проволочные и 10-кратную держат в течение нескольких секунд. Сам проверял. А вот сколько времени rezident(149 знак., 15.02.2012 00:55)

        Дык плавкий предохранитель обязательно будет в разрыве провода для "длительной перегрузки". Можно подобрать нужный. Как правило такое очень редко случается - для этого надо чтобы и аккумулятор был отсоединен, и регулятор напряжения издох. Но в Гудвин(49 знак., 15.02.2012 01:15)

        rezident говорит о том, что вместо штатного срабатывания TVS будет гореть резистор, т.е. устройство будет выходить их строя. И я с ним согласен. - Alex B.(15.02.2012 01:17)

        Не, я не уверен. Я как раз пока сомневаюсь-таки, что быстрее их этих двух деталей сгорит? :) Практика - критерий истины. Думаю, эксперимент нужно ставить. Умозаключения не дадут точного результата. При больших длительностях помехи не хватает rezident(31 знак., 15.02.2012 01:24 - 01:34)

        Для SMAJ Littelfuse есть график длительности импульса. Там при длительности 4 мс ток 40А. TVS явно не сдохнет. Да и резистор не сдохнет при правильно подобранном предохранителе. Предохранитель естественно будет - как же без него. Резистор, Гудвин(142 знак., 15.02.2012 01:31)

        ncp3063 рассматриваю как крайность - самый бюджетный вариант. Можно сказать, в академических целях ;) В реалиях мне для всего спектра применений слабоват. Кое где надо будет периодически запитывать стороннюю нагрузку 0.5А. Да и сам девайс в пике Гудвин(127 знак., 15.02.2012 02:14)

        А вообще, исходя из обсуждения, можно придти к выводу, что если в самую банальную китайскую "зарядку в прикуриватель" на основе MC34063 добавить две детальки (диод и SMAJ26), то надежность сильно повысится для 24В бортсети. Там и предохранитель Гудвин(296 знак., 15.02.2012 01:44)

        А вот такая идея - бомж(212 знак., 15.02.2012 02:15)

        Полевику прийдётся героически "отключать" 1000 вольтную помеху. В "умных" ключах делают наоборот - при перенапряжении полевики открываются чтобы не погибнуть за зря. - Юрий_СВ(15.02.2012 06:05)

        Это напрочь убъет основную идею - экстремальную бюджетность и простоту :) (см.выше) ST1S14 дороже всего на 0.7$, а позволит получить значительно лучшие характеристики. Напряжение 48В, ток 3А, мелкий дроссель, меньший шум и отсутствие алюминиевых Гудвин(10 знак., 15.02.2012 02:24)

        Правда есть одна закавыка - не держал пока в руках. Не имею представления как у него с устойчивостью - все таки 750 кГц. Тот же MC34063A предсказуем, как гвоздь - выдерживает всяческие издевательства. Спрашивал уже здесь насчет опыта применения - Гудвин(165 знак., 15.02.2012 02:33)

        При искрении в клеммнике ЧИП-резисторы 1206, примененные в снабберных цепях, горят только в путь. А мощность на них при этом значительно меньше твоего случая. Но горят-с. - rezident(15.02.2012 01:42)

        Если что, AWG 30, 7х0.102, 1м*2 = 0.66 Ом. Тоже вариант... - Гудвин(15.02.2012 02:03)

        Да и уж если и произойдет худшее (издохнет TVS, входная емкость, импульсник), то резистор испарится первым, не дав загореться проводке. Кстати, есть и специальные резисторные предохранители: - Гудвин(15.02.2012 00:50, ссылка)

        А чем они лучше предохранителей? Только габаритами? Они fusible потому, что гарантированно разрывают цепь (наподобие плавкого предохранителя), не образуя уголь при сгорании как обычные пленочные. Скорость перегорания у них при 10-кратной rezident(157 знак., 15.02.2012 01:10)

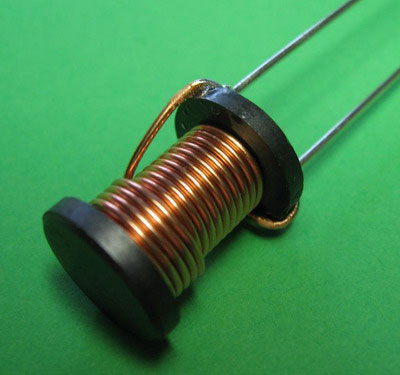

        Ещё есть дроссели :-) Вот только габариты у них негуманные. - бомж(15.02.2012 00:53)

        А что за дроссели?! - T.Дocтoeвcкий(15.02.2012 01:19)

        Это такое устройство электронное. Провод на неком каркасе намотанный. Каркас м.б. с сердечником унутре. - rezident(15.02.2012 01:29, картинка)

        А поподробнее про электронный дроссель можна? - T.Дocтoeвcкий(15.02.2012 01:41)

        Гуглите и обрящете. - rezident(15.02.2012 01:43)

        Потому и не рассматриваются :) - Гудвин(15.02.2012 00:57)
