- А китайцы не сделали ещё замену AD8012? А то наши продаваны совсем
с катушек соскочили. - Kpoк(09.04.2024 14:06, SCH, полностью)
- TPH2501 возможно. От 3,3В питалово. И полоса 250 МГц. - Alt@ir(15.04.2024 13:52)
- RS8751/2/4 гляньте, мож подойдёт, по параметрам близко (250MHz,
1.5mV).
по цене пары транзисторов в SOT23 Задарма прям (10+р !! сейчас и цен таких-то не бывает) Adept(3 знак., 10.04.2024 12:52, ссылка, картинка)
- Накаркал! Теперь ещё и низковольтные понадобились. Есть опыт работы
именно с этими? Что-то я взалкал. - Kpoк(15.04.2024 11:24)
- LMH6643, SO-8, <= 212 руб/штука =L.A.=(2 знак., 16.04.2024 09:42, ссылка, картинка)
- не, с этими конкретно нет, но вот RS8564 (аналог AD8608) - очень
понравились (по шитодату - лучше чем оригинал, и по факту в
устройстве работают ничуть не хуже) и Вообще всё м/сх "RunIC" (ОУ,
коммутаторы и LDO, логика), которые пробовал - очень порадовали,
так что считаю данного вендора - нумбер уан из "китайцев" (ну по
меньшей мере в первой пятёрке по "мелочи") - Adept(15.04.2024 11:41)
- Я его сразу же предложил. Только Кроку 5В питания мало. Ему +/-3,3В
нужно. т.е. не менее 7В униполярного. reZident(1 знак., 10.04.2024 12:53, ссылка)
- SGM8425 General(1 знак., 10.04.2024 09:27, ссылка)
- нет ли тут
наеб@лова недоговорок?? 18МГц заявлено по уровню -3db, и вообще АЧХ
приведено для "Small Signal Gain". При 0db всего 9MHz, напряжение смещение ажно 7mV, оно такое
надо, особенно на фоне сильно более лучшего RS8564 с полосой 8,5MHz
и смещением 20uV (аналог AD8608) ?? Adept(305 знак., 10.04.2024 12:42, картинка, картинка)
- Хачу! Ефинд ушол в отказ! - Kpoк(10.04.2024 11:17)
- Этот не low power - 2мА на канал. - reZident(10.04.2024 09:33)
- Сравните с указанным оригиналом, он Крока устраивает я так понимаю. - Ralex(10.04.2024 15:36)
- ИМХО устраивает только тем, что не под санкциями. По всем остальным
параметрам он хуже (причем в некоторых - значительно хуже)
оригинала. Дополнительная проблема - где их купить? Даже на
китайском LCSC эти м/с "по нулям". reZident(1 знак., 10.04.2024 15:48, картинка)
- ms8052 полно в РФ. Да, 250 мгц, но наврядли ему прям нужны все 350 - Ralex(10.04.2024 15:54)
- Чо вы ко мне пристали? Это Кроку нужен ОУ и он почти уже раскололся
по некоторым требованиям. Питание +/-3,3В (т.е. для униполярного
6,6В), батарейное(!) питание (следовательно потребление не более
2мА, а лучше еще как можно меньше), полоса пропускания для синуса
не менее 2МГц, выходной ток достаточный для нагрузки 50 Ом, то бишь
никак не менее 40мА. - reZident(10.04.2024 16:23)
- и правда есть, - хороший и недорогой ОУ, достаточно точный 2mV
смещение всего (в КОМПЭЛе стоит параметр BW=120MHz, потому
параметрическим поиском не ищется (я уже устал им на ошибки
указывать :(( - Adept(10.04.2024 16:19)
- Тут посмотрите, вроде есть на 350 мгц и 4 мА на гейт Ralex(1 знак., 09.04.2024 18:37, ссылка)
- В разработке до 500МГц GBW, а пока только вот -> 250МГц reZident(4 знак., 09.04.2024 14:35, ссылка, ссылка)
- Точке опоры вопрос: корпус на дин рейку, вроде у вас есть OKW
B650511*. 5 вариантов исполнения это последняя цифра? OKWB6505110
это версия 1 на чертеже? Visitor(1 знак., 15.04.2024 11:20, SCH, ссылка, полностью)
- На хабре статья про схемотехнику и ремонт высоковольтного
преобразователя. Интересно, что из строя вышли исключительно
чипрезисторы и в немалом количестве. Andreas(1 знак., 10.04.2024 12:21, SCH, ссылка, полностью)
- Кому там нужен был идеальный диод? Есть высоковольтный компаратор с
рейл ту рейл входами TLV1805, схема идеального диода на нем в
даташите. Проще некуда. Есть и другие подобные. Если надо более
40вольт, можно минус над землей подвесить с помощью стабилитрона. Yurasvs(46 знак., 11.04.2024 11:49, SCH, полностью)
- Мне тут навяливали "идеальный диод". Посмотрел те статьи, оно
близко не удовлетворяло требованиям. В итоге забабахал на ОУ с
микровольтовым напряжением смещения. Но и это в итоге не проканало
ибо утечка в 75 микроампер оказалась слишком велика. Вопрос был
решен кардинально, заменой управления на геркон и полевика на реле
:) - Codavr(11.04.2024 13:09)
- Это про какую схему судачим? Эту, что ли? Solo(1 знак., 11.04.2024 12:40, картинка)
- интересно, при прямом соединении затвора ключевого транзистора
(помним про входную ёмкость затвора) с выходом компаратора (без
токоограничения, даже при пиковом выходном токе 100mA), долго ли
проживёт компаратор в реальном решении (когда и в линии питания
срач, и плохой контакт и броски напряжений и токов с индуктивными
выбросами на питающих клеммах девайса ?? Adept(625 знак., 11.04.2024 12:28 - 12:34)
- Заменить проблемный контроллер O-Ring TI на его же компаратор? Yft(81 знак., 11.04.2024 11:56)
- TI ж фашистский сайт: «Access Denied» - Eddy_Em(11.04.2024 11:49)
- Вспомнил, чего давно спросить хотел. а у какого датчика магнитного
поля выше быстродействие - у датчика Холла или у магниторезистора?
проверить самому конечно можно, но вдруг кто точно знает. (даташиты
на сей счет как-то неоднозначны) - Alex68(11.04.2024 01:13, SCH, полностью)
- Поработаю за teap0t в плане пиара. Спасибо за его энтузиазм.
Поздравляю всех сочувствующих. Таки свершилось... Prokop(1 знак., 09.04.2024 19:44, SCH, ссылка, полностью)
- Подскажите - резистор R6 в затворе силового Mosfet - подойдет
SMD0805 0.125вт? Скважность 10 частота 100кгц макс ток драйвера 4а.
Держит smd0805 короткие импульсные токи? Заряд затвора 17nc емкость
1300pf Mty1(1 знак., 20.12.2022 11:36, SCH, картинка, полностью)
- Yageo 0805: Jumper Criteria: Rated Current 2A, Max Current 5A.
Смело можно ставить. - Ralex(10.04.2024 15:29)
- Смотрю схему чужую. Работает поделие. Резистор 0805 в затворе 1Ом,
по +12В... POV(299 знак., 02.02.2023 23:20 - 03.02.2023 07:42, картинка, картинка)Toчкa oпopы
- Про затворные резисторы и все-все-все на канале у этого еврейского
профессора. Очень подробно разжевывает. Можно включить субтитры с
автопереводом. Yurasvs(8 знак., 24.12.2022 10:46, youtube)
- курите даташиты по "максимально допустимой импульсной мощности
резисторов". На вскидку можно сказать, что при длительности
импульса 1 сек - допустимая мощность равна допустимой средней, при
уменьшении длительности импульса (но не более 100мкС) и увеличении
скважности, допустимая импульсная мощность линейно и кратно растёт,
но не более, чем в 100 раз. Правилом хорошего тона считаю не
превышать среднюю, более, чем на порядок Adept(97 знак., 23.12.2022 19:42, картинка)
- Всегда возникает философический вопрос: а каковы габариты всего
изделия, если надо ставить резисторы 0805? - Kpoк(21.12.2022 09:04)
- по опыту моих попыток рисования плат с мощными МОСФЕТами могу
сказать, что всегда хотелось уменьшить размеры элементов, несмотря
на мою нелюбовь к миниатюризации. Там ведь в чем засада? Очень
жесткие требования к длине дорожек от драйвера до затвора. И чтоб
ток от драйвера до затвора и обратно с истока в драйвер шел
отдельно от мощной земли - Лaгyнoв(21.12.2022 16:24)
- Но резистор 1210 на сколько удлинит путь? - Kpoк(21.12.2022 16:38)
- там проблема с дорожками, что должны рядом проходить, огибать.,
где-то утоньшаться. А 0805 - раз и влез. :-) Кстати и сами драйверы
сейчас в таких корпусах, что даже 1206 смотрится рядом как монстр. - Лaгyнoв(22.12.2022 10:25 - 11:23)
- К мощному полевику подходят всего 2 дорожки: затвор и нагрузка.
Незачем там художества с тонкими проводами разводить - Kpoк(22.12.2022 11:22)
- вот типовая схема по входу МОСФЕТ. Это конечно предел, много отсюда
не ставят, но много и ставят. И всё это - в пределах 10 мм между
драйвером и затвором. Отсюда и желание размеры компонентов
уменьшать. Обрати внимание на два (!!) резистора по 5 Ом. Лaгyнoв(1 знак., 22.12.2022 11:34, картинка)
- А зачем тут С4 аж на 1nf ? - Mty1(23.12.2022 00:02)
- А почему SiC Mosfet не взять с Kelvin connection, да и драйвер
можно взять с раздельными пинами на включение и выключение... - NeoPower(22.12.2022 16:30,
)
- До слёз. Но греются там только эти два резистора. Их и делать
побольше. - Kpoк(22.12.2022 12:09)
- Внимание, вопрос: насколько побольше? 1 мм? 10 мм? 100 мм? 1 м? - SciFi(22.12.2022 12:15)
- Сколько габарит платы позволяет. Громадные энергетические платы,
почти пустые, смотрятся комично с компонентами 0603. - Kpoк(22.12.2022 12:42)
- сам не люблю микро, но вот нафига делают такие микрухи (2,9х2,8
мм)? 2,5 ампера на выходе Лaгyнoв(1 знак., 22.12.2022 16:34, картинка)

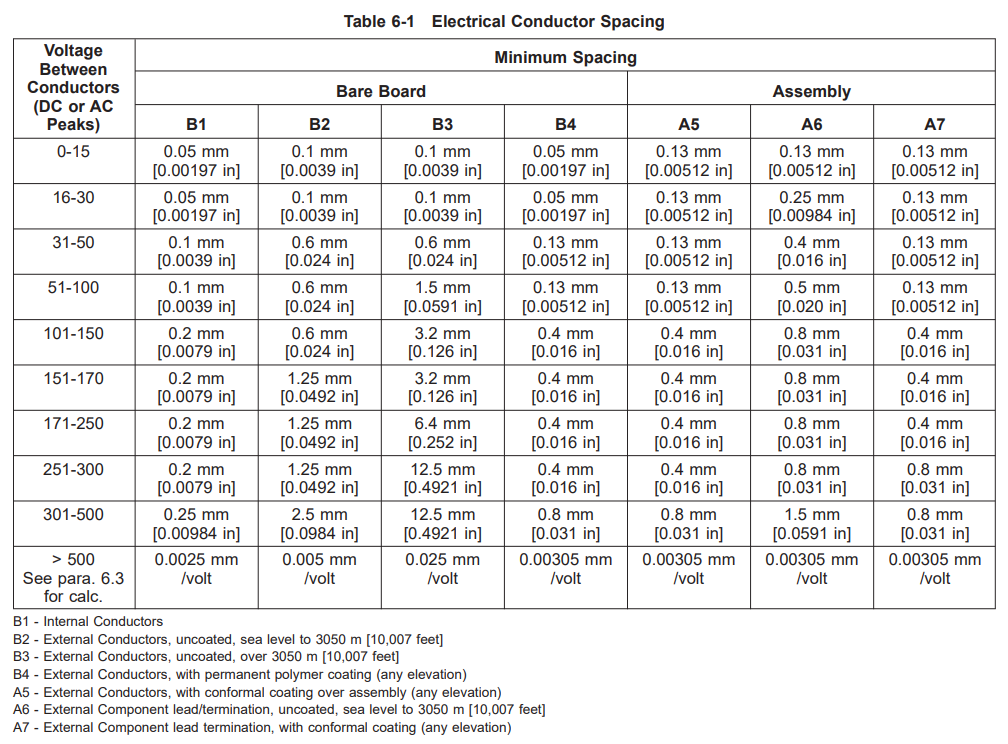

- Обычно делают впаиваемые модульки. Толстая 2мм основная материнка с
толстой медью, широченными дорожками пролитыми припоем, и
где-нибудь на стойках стоит сиротливо платочка о 4 слоях с нормами
0.15/0.15 и нежными микрухами. Между ними либо согнутый под 90
градусов шлейф, либо, если конструкция жесткая, просто впайка PLS. - Ralex(22.12.2022 12:49)
- Ну, чтобы плата вышла красивая... это же главное! Красивое и
работать будет хорошо... POV(109 знак., 22.12.2022 12:21)
- Он всё равно недостаточен. По хорошему нужен металлический
резистор, как указывал коллега: SciFi(1 знак., 21.12.2022 16:40, ссылка)
- Зачем вообще резистор нужен? Современные драйверы MOSFET выдают
запрограммированный пользователем ток (от 0.05 до 2 А для драйверов
ЭД от TI) вплоть до Ug, напряжения затвора. - testing(21.12.2022 08:51,
)
- В цепях управления всегда используем MELF резисторы Vishey MBA0207
из-за мгновенной мощности Michael75(437 знак., 20.12.2022 16:43)
- Нашласть апнота от Инфинеона про резистор в цепи затвора. Там в
конце упоминают макс. допустимую импульсную мощность на резисторе и
приводят график из даташыта от Vishay. Там 9 Вт для резистора 0805.
Точно оценить пиковую мощность трудно, я сомневаюсь, что драйвер
успеет выдать 4 А. Но если бы успевал, было бы 4 A2 * 4 Ом=64 Вт. SciFi(174 знак., 20.12.2022 15:56, ссылка, картинка)
- Из-за постоянно повторяющегося импульсного воздействия можно
сказать, что этот ток резистор должен выдерживать постоянно (не по
мощности, а по перегрузочной способности). Скажем, у Yageo
максимальный постоянный ток для 0805 - 2А (несмотря на то, что
максимальный допустимый - 5А). Таким образом, я бы как минимум
раскидал этот ток по 2, а лучше по 3 параллельно включенным
резисторам, например 3х 6.2 Ом. Ralex(1 знак., 20.12.2022 15:08, ссылка)
- Был у меня девайс, к которому снаружи цеплялся другой мой девайс. В
линиях питания ставились чипы по 10Ом. Так они со временем
становились килоомами! Внешне как новые, моща сильно ниже
максимальной. Однако ж... хотя в затворах чипы ни разу не подвели. - POV(20.12.2022 13:58)
- Не сложно оценить сверху мощность выделяющуюся в резисторах. ЫЫyкпy(483 знак., 20.12.2022 13:54)
- Насколько помню, они держат микросекундные импульсы в десятки-сотню
ватт, поэтому тут можно ставить без проблем. Да и в куче готовых
массовых БП ставят и не жужжат. А вот на ограничении броска тока
220В уже никакие смд не поставишь - все равно сгорят. - Andreas(20.12.2022 13:31)
- Плёночные резисторы не отличаются высокой перегрузочной
способностью. Toчкa oпopы(396 знак., 20.12.2022 12:04, ссылка)
- А какое существует мнение сообщества о долговременной стабильности
таких вот 32768Гц резонаторов "блох": alexem(78 знак., 08.04.2024 21:13, SCH, ссылка, полностью)
- В чем может быть косяк? Беру вот такую плату понижающего преобраза
В ней стоит микросхема MP1584EN. Выставляю по выходу 4.0В. Подаю
питание 12В и нагружаю полампера. Вместо 4.0В, преобраз подымает
напругу до 4.2В? vesago(1 знак., 04.04.2024 15:18, SCH, ссылка, полностью)
- Друзья, что может быть? Поставил электролит 1000мкф 10В по
входу, пардон по выходу преобраза. Все работает отлично. Но вздулся.
Может, конечно, крутанул неаккуратно. Напряжение у меня 4.1В. Или,
что частота около мегагерца. Есть наверное пульсации на этой
частоте. - vesago(08.04.2024 09:34 - 09:55)
- Для нормального высокочастотного Low-ESR алюминиевого электролита
1000мкФх10В максимально допустимый ток пульсаций на частоте 100кГц
- в районе 1000мА (плюс-минус). - reZident(08.04.2024 13:42)
- электролитические конденсаторы обязательно шунтируют керамикой. - =L.A.=(08.04.2024 11:58)
- Для МПшек, правило хорошего тона, на входе, керамика, от 22мк,
параллельно лов еср электролиту. И на выходе, керамика, 22мкф. На
токах 3А, больше не надо. Размах на выходе сильно зависит от входной ёмкости. На выход 500кгц синхроннику мегаёмкость не нужна. Если от
преобразователя будете брать маленький ток, а индуктивность взяли
из примера "3,3В@5А", то преобразователь будет работать в
прерывистом режиме, с пилой на выходе. Исходите из того, что чем
меньше ток, тем mse homjak(33 знак., 08.04.2024 11:17)
- Замените конденсатор на другой такой же, не вздувшийся, включите,
подождите, проверьте нагрев конденсатора, посмотрите размах
пульсаций. - AlexBi(08.04.2024 10:03)
- 12В на входе, а электролит 10В? Вот он и вздулся. - Gerasim(08.04.2024 09:53)
- Тут недавно обсуждали, что ёмкость керамических конденсаторов может
быть неожиданно низкой. Что туда напаяли товарищи китайцы - только
им ведомо. Поэтому ёмкость на входе скорее всего недостаточная, но
"электролит по входу" должен быть не абы какой. Нужно Low ESR. На
выходе, кстати, тоже. Иначе чрезмерный нагрев, пониженный срок
службы. Вообще величина переменного тока поддаётся расчёту, а
брендовые конденсаторы пишут эти цифры в даташыте. - SciFi(08.04.2024 09:52)
- Всем спасибо за обсуждение! Я поставил по выходу платы преобраза
1000мкф и проблема решилась. Изначально при холостом ходе выставлял
к примеру 4.1В. Осциллографом смотрел - 900 с кепкой килогерц до
дросселя. Как нагрузку даешь - сразу частоту срывает и становится
меньше 200 килогерц. И напруга сразу на пару сотен милливольт
подскакивает. Как поставил кондер - все четко стало. Максимально
нагружал 2.5А (пара резаков по 10 ом мощных). Держит без проблем,
но греется. Теплоотвод vesago(32 знак., 05.04.2024 10:42)
- ищи сдвиг по фазе в цепях оос. LordN(123 знак., 04.04.2024 17:17)
- Я такой юзал однажды. Но мне и в голову не приходило проверять
стабильность U от тока нагрузки. alexem(72 знак., 04.04.2024 15:42)
все многие "импульсники" не любят работу без нагрузки. Дайте ему
какую-то постоянную нагрузку, миллиампер в несколько, и уж на ней
"крутите" уставку выходного напряжения. - Adept(04.04.2024 15:34)
- В обратной связи? пульсации выхода? - Balda(04.04.2024 15:26)
- А есть кто у нас, кто продаёт китайцев GXSC ? General(1 знак., 07.04.2024 14:33, SCH, ссылка, полностью)
- Вопрос по рассыпной логике. Есть 5 сигналов TTL. Если 1 на любом из
входов а на остальных 0 - на выходе 0. Если 1 одновременно на 2х
или более входах - на выходе 1. Как сделать просто? Mty1(98 знак., 26.03.2024 17:50, SCH, полностью)
- Если взять за основу мультиплексор ... Bill(1 знак., 08.04.2024 16:32, ссылка)
- 8-лапый CH32V003. 12 руб. 48Мгц. Минимальная площадь. И еще че-нить
полезное можно закатать... - Гyдвин(27.03.2024 12:36)
- Быстродействие какое? Можно использовать К573РФ2 :)). А лучше (и
проще!) диоды и резисторы, как ниже советовали. И 6 триггеров
Шмидта (74НС14, 5 формирователей, шестой на выходе), ну чтоб прям
получилось 5 сигналов от 0 до 5 вольт, и выход без помех. )) - vpv.vpv(27.03.2024 12:26)
- сумматор на 10 входов, отниматор единицы, преобразователь инт-буль - LordN(27.03.2024 07:00)
- 10 элементов 2И, 3 элемента 5ИЛИ, 1 элемент 3ИЛИ - Kpoк(26.03.2024 23:47)
- На один вход компаратора с каждого TTL резистор 3кОм, на другой
вход компаратора делитель 7кОм вверху, 3кОм внизу. Семь резисторов
и один SOT-23. - Liter(26.03.2024 22:46)
- ПЛД 16V8 и т.п.? - Toчкa oпopы(26.03.2024 22:29)
- В прошлом веке это называлось, мажоритарный элемент. Готовые были,
только не уверен в какой серии. - Visitor(26.03.2024 19:20)
- либо творчески использовать 155ИВ1 (3) - Alex68(26.03.2024 18:50)
- Ну во первых, для понимания, нарисовать таблицу истинности.
Воспользоваться онлайн калькулятором IBAH(49 знак., 26.03.2024 18:14, ссылка)
- Таблицу истинности распишите. Там 6 из 32 состояний "0", остальные
"1". То бишь f = n [ n(A+B+C+D+E) & n(nA+B+C+D+E) & n(A+nB+C+D+E) &
n(A+B+nC+D+E) & n(A+B+C+nD+E) & n(A+B+C+D+nE) ], где A, B, C, D, E
это входные сигналы, а n - инверсия. Если нужна теория, то гуглить
"мажоритарная логика". - reZident(26.03.2024 18:12)
- Можно еще из мультиплексоров сколхозить. Оно наверно оверкилл, но
зато позволяет гибко (джамперами например) менять выходную функцию.
На пять входов - два 155КП1+один инвертор и один 2ИЛИ по выходу. - LightElf(26.03.2024 18:12)
- К155РЕ3 - Alex68(26.03.2024 18:12)
- А если на них просто делитель построить? С каждого выхода по
резистору через диод, их соединяем в одну кучу и подтягиваем к
земле, с центральной точки снимаем сигнал. Можно поиграть с
номиналами резисторов, чтобы получилось. А если одинаковые, то
(пусть падение на диоде 0.6В) одна единица даст на выходе
4.4/2=2.2В (что несколько ниже лог. 1 TTL), а две единицы уже дадут
4.4*1/1.5=2.93В... - Eddy_Em(26.03.2024 18:08)
- Вопрос по минимальному току для очистки контактов от окисной
пленки. Тут не однократно говорили про 10ма. для постоянного тока.
А для переменного, для импульсного как считать? По среднему
действующему? - БAPMAЛEЙ(04.04.2024 08:37, SCH, полностью)
- Эта тема разобрана в автомобильной электрике, в схемах сигналок
часто используется микросхема ввода сигнала концевиков, так вот там
в микрухе специальный режим - первые несколько миллисекунд ток до
20 (вроде бы) мА через контакт, затем несколько сот мкА для
экономии питания. - Ralex(08.04.2024 12:48)
- вот таки не поленился, открыл бумажку на реле безопасности pilz, те
самые жолтые коробочки, что стоят в любом приличном оборудовании.
аглицким по белому тама сказано, что в цепи входов (например,
контактов кнопки "аварийный стоп") имеется 24 вольта при 40
миллиамперах. и максимальное ограничение тока равно 300 миллиампер.
далее сработает защита. - Alex68(07.04.2024 20:06)
- А как гитаристам жить? Там в переключателях милиамперными токами и
не пахнет. alexem(14 знак., 06.04.2024 20:41)
- Имею подобную проблему на витой паре. Красная(оранжевая) пара 20 ом
, зеленая до 100 ом, когда не пашет. Подача 3,6 вольта на 5-10
секунд превращает зеленую пару в 20 ом. Добиться решения проблемы
от техподдержки провайдера, даже добиться как это им объяснить -
невозможно. В итоге таймер недельный, релюха и литиевый палец. С
осени в работе. летом подумаю оптику завезти. Батарейка еще не
села. - Driver_gv(05.04.2024 22:02)
- В паспорте на реле должны быть указаны минимальные и максимальные
токи при постоянном или переменном напряжении с указанием частоты.
И да, и ресурс коммутаций при температуре - Solo(05.04.2024 17:52)
- В ряде изделий закладывал древний , но испытанный режим
профилактической программно-аппаратной очистки контактов реле
(правда коммутация не силовая. до Ucom=24v. Icom<1 A). SERGHIO(144 знак., 04.04.2024 14:35)
- Случалось наблюдать ложные срабатывания от контакта реле, которое
месяцами замкнуто (замкнуто - ок, разомкнуто - аларм). Ток был 1ма.
Думаю вопрос не только в токе, но и в самом факте
размыкания-замыкания, контакты слегка скользят и очищаются. Хотел
предложить параллельно поставить второе реле и периодически то
одно, то другое отключать. Но там такой MOC, бросил эту затею.
Иногда персонал меняет реле... - Ig_B(04.04.2024 14:00)
- Вазелин! - =L.A.=(04.04.2024 09:16)
- Для П2К (к примеру) указано, что 10 мА как для постоянного, так и
для переменного тока. Величина переменного тока в документах вроде
всегда - действующее значение. Сейчас глянул в сети. А там указано
для П2К - 1 мА. Точно помню в старые года было 10 мА.Или путаю уже
за давностью лет? - Лaгyнoв(04.04.2024 08:50)
- Эти переключатели - основная причина нестабильной работы всех
советских магнитофонов с универсальным усилителем
записи-воспроизведения, где они применялись. Как вспомню, так
вздрогну. Коммутируемых цепей там много, токи микроамперные,
окисление прет во всей красе. По ходу, советские горе-конструкторы
даташитов на переключатель не читали. Каким глотком свежего воздуха
стало применение в стационарных магнитофонах для коммутации
аудиоцепей микросборки К547КП1.... - Yurasvs(05.04.2024 20:37)
- Спрошу конкретнее. 20ма. 500мс. и 200ма. 50мс. одинаковы по
воздействию на окисел или короткие импульсы большого тока лучше
чистят? Собственно вопрос сугубо практический. Можно ли короткими
импульсами относительно большого тока опрашивать механические
контакты и при этом уменьшить выделение тепла на резисторах в
многоканальных платах? - БAPMAЛEЙ(04.04.2024 09:31)
- Очевидно, что для разрушения окисной пленки нужна энергия. Энергия
есть мощность * время, а электрическая мощность пропорциональная квадрату тока. Так что импульс 20мА@500мс энергетически на порядок слабее,
чем 200мА@50мс. - reZident(04.04.2024 13:24)
- чистить контакты импульсами тока? Никогда такого не слышал. - Лaгyнoв(04.04.2024 11:45)
- мне кацца, что все немного
пизданулись перебираете с этими токами самоочистки, тебе от контакта что
надо-то? LordN(468 знак., 04.04.2024 10:06)
- у меня типично - 1..5мА через внешние контакты, вроде работает без
проблем. Тут гораздо более, чем токи имеет значение качество
контакта и условия эксплуатации. Есть пример полной
неработоспособности подобного решения (оборудование стояло в
неотапливаемом помещении, дикая влажность и большие перепады
температур, Adept(392 знак., 04.04.2024 13:55)
- ну хз. лично мой опыт с какими-то внезапными спорадическими
сработками ложняков почти всегда упирались в человеческий фактор, а
именно, какой-то мудилко ходил и клацал аварийкой. просто по
приколу. два раза это сняли с камер видеонаблюдения, и один раз так
и не смогли объяснить, хотя почти наверняка, все были уверены, что
какой-то пидор ходит и дергает контакт. - LordN(05.04.2024 19:27)
- Угу, ну и металл контактов. saifullin(239 знак., 05.04.2024 17:05)
- дадада, именно так всё. закисленные контакты, механически разбитые
кнопки - менее 50 миллиампер работать ничего не будет. потому
понимаю зачем ставят промежуточные реле, а не подключают кнопки и
концевики прямо к ПЛК. - Alex68(04.04.2024 15:38)
- Подскажите пример управления реверсивным DC мотором 12В Ralex(796 знак., 02.04.2024 19:25, SCH, полностью)
- Такое решение скорее всего сделано из соображений надежности.
Дублирование. - RxTx(03.04.2024 07:24)
- Наковырять со старых материнок транзисторов и драйверов к ним.
Собрать на них Н-мост. Токи и напряжения подходящие. Или Н-мост на двух реле НО-НЗ. только диоды защитные на контакты
поставить. При напряжении 12В ничего подгорать не будет. При 12В
дуга не загорается. 24 уже на грани. - IBAH(02.04.2024 20:30)
- Ну прям вообще, а вас там что, Гугель запретили? Yurasvs(1 знак., 02.04.2024 20:25, ссылка)
- Если без экзотики, все на китайских компонентах можно: ID7S625 2 шт
или ID2006 тоже две и 4 транзистора китайских, до 60 В и за 100 А
есть в Д2ПАК. Ценник до 100 р. Но рулить то ими процем придется.
Или как изволите. - Visitor(02.04.2024 19:40)
- Кстати нашел драйвер моста со встроенной charge pump для работы на
постоянном выходном токе - HIP4081A. Даёт всего 30 мкА, но если вы
на постоянном токе, поддерживать затвор этого достаточно, а на
переменке в дело вступает типичный внешний bootstrap. Ralex(1 знак., 04.04.2024 17:31, картинка)
- Позвольте вопрос, я вижу тут хай сайд драйвер, но разве ему не
нужно чтобы схема работала в импульсном режиме? ведь конденсатор
которым управляется затвор верхнего ключа, нужно периодически
заряжать. - Ralex(02.04.2024 19:53)
- Верно, однако, на постоянке не получится. Так что просто
инвертировать. И верхний P ch поставить. Кстати, тут до самого
дошло, зачем в чипе 2 драйвера с разной инверсией бывают:-) - Visitor(02.04.2024 20:12 - 20:17)
- Наверное можно P канальник включать первым каким-то примитивным
способом, дождаться (микросекунды) полного заряда затвора, а потом
уже драйвером включать нижний N канальный. И выключать в обратной
последовательности. - Ralex(02.04.2024 20:18)
- Простую логику типа HEF40xxB (561, 1561) и 74xx (133, 155, 555,
1533, 1554 ) все подзабыли, а на ней легко мертвое время
формировать, 1 гейт инвертирующий, лучше с гистерезисом, 1 диод, 1
резистор, 1 конденсатор. Переворот диода обратное мертвое время
формирует, с перекрытием для драйвера с инверсией. Только в 74 есть
одногейтовые элементы, типа 74LVC1G14, а в HEF4069B их 6 шт. И
уровни разные у серий. Как и питание. - Visitor(02.04.2024 20:39)
- Ну либо всё-таки реле и не выпендриваться. - Ralex(02.04.2024 20:20)
- Я делал простой мост для неиндуктивной нагрузки и токи до 3А, там
довольно легко зашли P и N канальные ключи, тогда всё работает на
постоянном токе. Но на всех N канальных собрать полный мост без
изолированного DC/DC что-то не просматривается. - Ralex(02.04.2024 20:14)
- мега8 скорее всего будет - Ralex(02.04.2024 19:48)
- а рулить лучше дискретной железной логикой - дабы сквознячком не
продуло. - Alex68(02.04.2024 19:45)
- а выбросы чем и как давить? - Alex68(02.04.2024 19:40)
- Исключительно "фулл бриджу" они пофигу, ибо всегда рекуперируются в
источник, конкретно в батарею через боди-диоды. Поэтому даже не
реверсируемый привод на ДПТ всё же предпочтительнее рисовать на
полном мосте. Снабберы однако необходимы на все четыре ключа,
книжку вчера по здешней ссылке полистал - убедительно. - bnb62(03.04.2024 17:02)
- Выбросы разные, в авто, при старте - дроссель и супрессор, от
переключения ПТ снабберами. Кстати, да, в радиостанциях электролиты
на на 25 В часто дохли при запуске зажигания. - Visitor(02.04.2024 19:48 - 19:50)
- в борт сети авто при load dump бывает 80 вольт, а так вообще до 120
вольт доходят выбросы, видел в каком-то документе про испытания по
стандартам. - Alex68(02.04.2024 19:50)
- Камент: Toчкa oпopы(105 знак., 02.04.2024 20:57, ссылка, ссылка)
- По факту даже в грузовиках меньше. А вот знакомый в автосервисе
взялся как то кары - погрузчики починять, да, у одного аккум 60 В,
у другого 90 В, управление все выгорело, вместе с процем. Пришлось
и бп соответствующие сделать и управление с нуля написать. Ну ток
меньше, по входу резистор 1 Вт, 1 .. 10 Ом и супрессор. - Visitor(02.04.2024 20:07)
- Load Dump победили в схеме которая ДО меня. Выбросы по питанию есть
но не более 25В. - Ralex(02.04.2024 19:54)
- в станках разных, к слову, именно описанная схема и применятся.
иногда нижний ключ реле, иногда транзистор. но сам реверс - на
реле. проще всего, особенно при таких токах. - Alex68(02.04.2024 19:29)
- Китайские производители RTC General(324 знак., 04.04.2024 21:23 - 23:54, SCH, ссылка, ссылка, полностью)
- Товарищи, а как в VLT microdrive (0.75кВт) отключить входной
Y-конденсатор без вскрытия корпуса? Eddy_Em(1363 знак., 04.04.2024 14:06, SCH, полностью)
Фёдор Иванович Тютчев, 1803 год
Николай Николаевич Носов, 1908 год
МИФИ, 1942 год
Китай сокращает разрыв с Южной Кореей и Тайванем в полупроводниковой сфере https://ove...
В России создают установку для изготовления кремниевых пластин на замену америка...
Русские вендоры бытовой техники под немецкими именами: как вырос их бизнес после ...
Ростех выпустил кварцевые генераторы - сердце цифровой электроники. Термокомп...
В подмосковье запущено крупное производство на котором будут ежегодно выпускать...
Василий Шпак координирует круг вопросов связанных с планированием и развитием э...
Одна эта микросхема размером с iPad быстрее второго по мощности суперкомпьютера в м...
Отдел исследований и разработок АО Оптрон-Ставрополь приступает к сборке раз...
AI Alone Isnt Ready for Chip Design
AI Alone Isnt Ready for Chip Design
